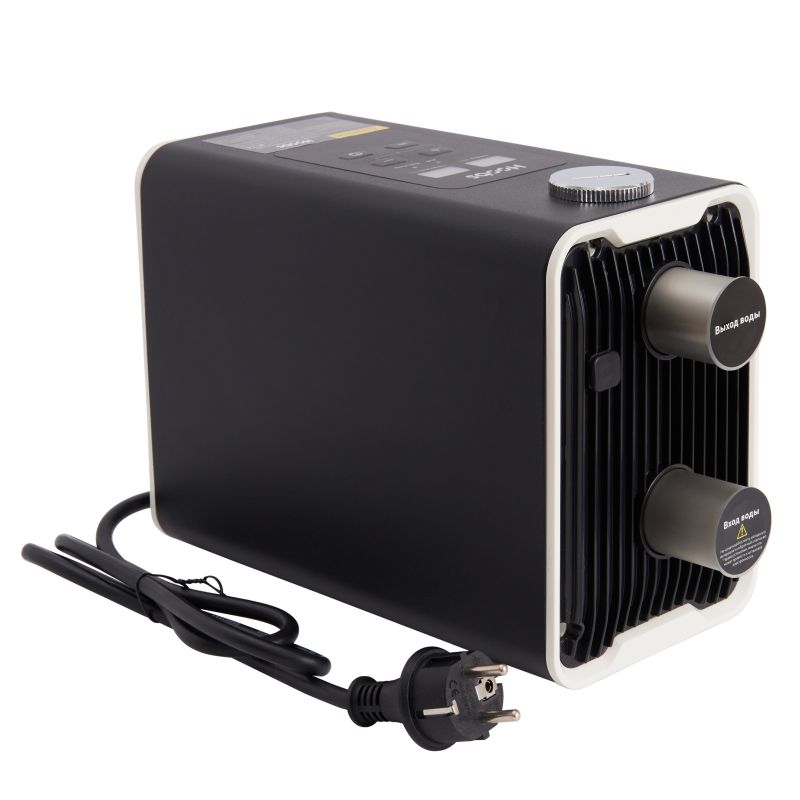

Станция повышения давления Hoobs SBS 2-32

Станция повышения давления Hoobs SBS 2-32

Станция повышения давления Hoobs серии SBS далее по тексту станция SBS – многоступенчатый горизонтальный центробежный насос, оборудованный преобразователем частоты вращения управляемым встроенным датчиком давления.

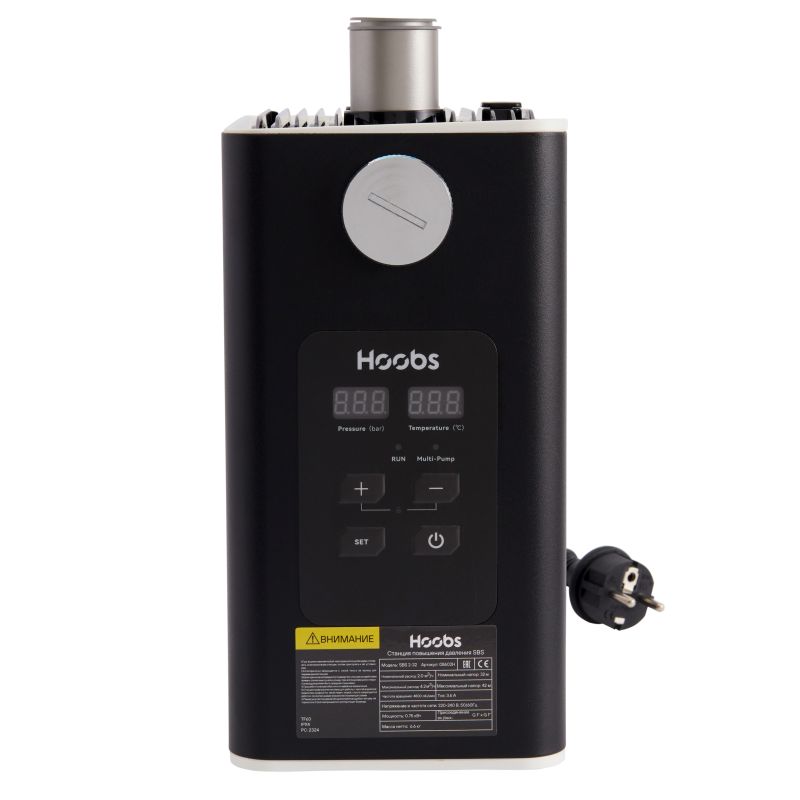

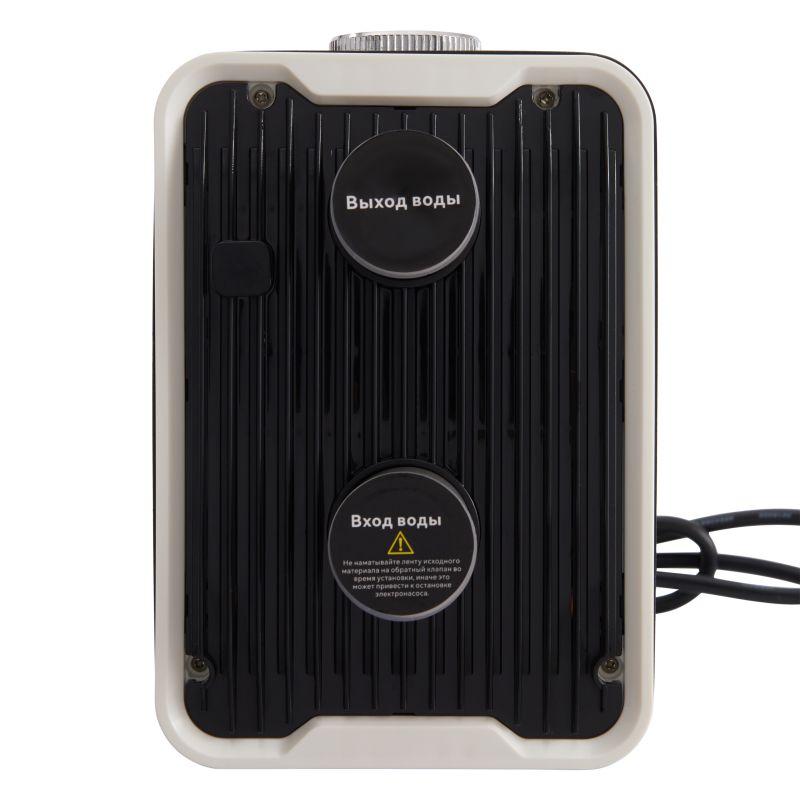

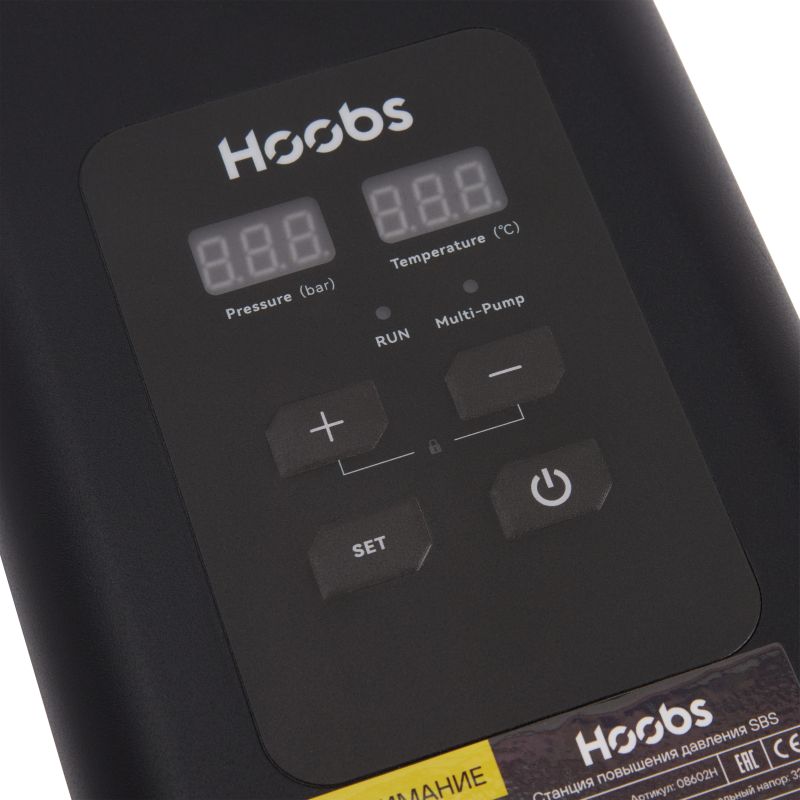

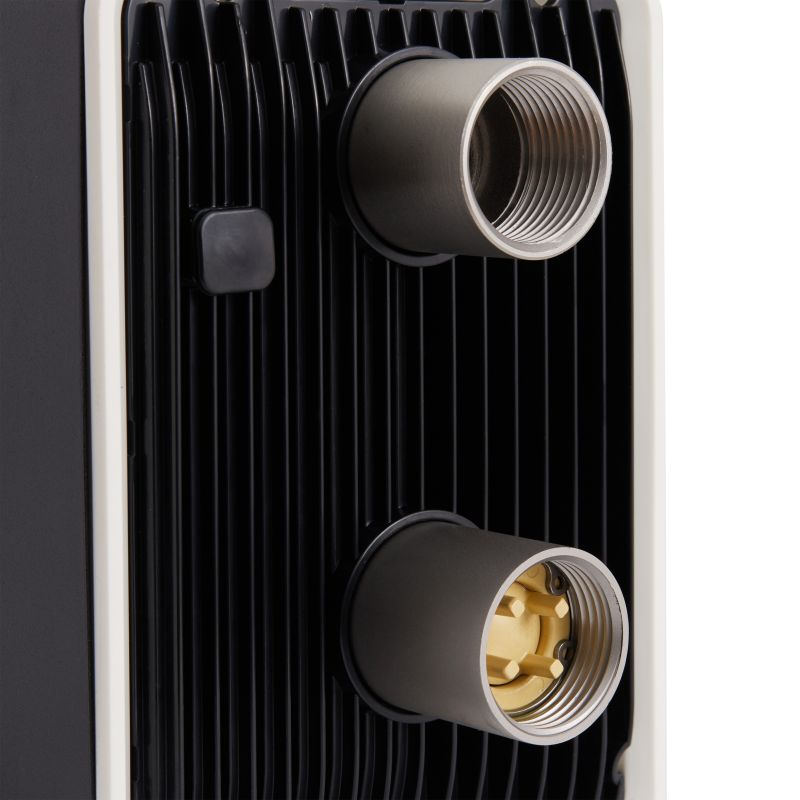

Станция SBS является компактной автоматической установкой, в состав которой входит: насос с корпусом и рабочими колёсами, электродвигатель насоса с частотным преобразователем, встроенный мембранный бак, обратный клапан на входном патрубке, датчик давления и блок автоматики.

Станция SBS предназначена для подачи/перекачивания чистой воды не содержащей абразивных частиц, волокнистых и прочих включений, хлорированной воды с содержанием активного хлора не более 0,3 мг/л, а также чистых, легкоподвижных негорючих и взрывобезопасных жидкостей, которые не могут оказывать химического воздействия на насос.

Станция SBS может быть узлом водоснабжения, автоматически создающим и поддерживающим давление воды. Подача воды может осуществляться из магистральных водопроводов с недостаточным давлением с целью обеспечения необходимого расхода воды.

Условия эксплуатации и свойства перекачиваемых жидкостей:

• Жидкость без содержания длинноволокнистых и абразивных включений;
• Диапазон температур перекачиваемой воды - от 0 до +60°С;
• Кратковременно температура может быть выше, но не должна превышать +75°С;
• Общее количество механических примесей не должно быть более 50 г/м³;
• Размер частиц, содержащихся в жидкости - не более 1 мм;
• Уровень pH 5-8;
• Допустимый диапазон температур окружающей среды от 0 до +40°С;
• Вид климатического исполнения УХЛ 4.1 по ГОСТ 15150-69;
• Относительная влажность воздуха не более 85%;
• Степень защиты - IPX4;
• Номинальное напряжение электрической сети – 220 В, 50/60Гц;
• Станция может работать при скачках напряжения электрической сети в диапазоне 130-280 В;
• Класс теплостойкости изоляции - В.

Станция SBS предназначена для установки в бытовых помещениях с естественной вентиляцией, исключающих попадание воды и образование конденсата в двигателе насоса.

Запрещена работа станции SBS при нулевом расходе рабочей жидкости, так как это приведёт к выходу из строя торцевого уплотнения рабочего колеса и существенно сократит срок службы насоса.

Запрещается перекачивание загрязнённой воды, содержащей абразивные частицы, это приведёт к интенсивному износу насоса и снижению напора и производительности.
Запрещается использовать станцию SBS для перекачивания легковоспламеняющихся жидкостей, имеется опасность возгорания и взрыва.

Конструкция и принцип действия

• Электродвигатель осуществляет вращение рабочих колёс. Под действием центробежных сил скорость жидкости на периферии рабочих колёс увеличивается и возрастает давление жидкости на выходном патрубке.
• Станция SBS поддерживает постоянное давление при переменном расходе благодаря встроенным преобразователю частоты и датчику давления. В случае если требуемое давление в системе будет отличаться от текущего, датчик подаёт сигнал на интеллектуальный блок управления, чтобы частотный преобразователь адаптировал скорость вращения двигателя и рабочих колёс под требуемые условия работы.
