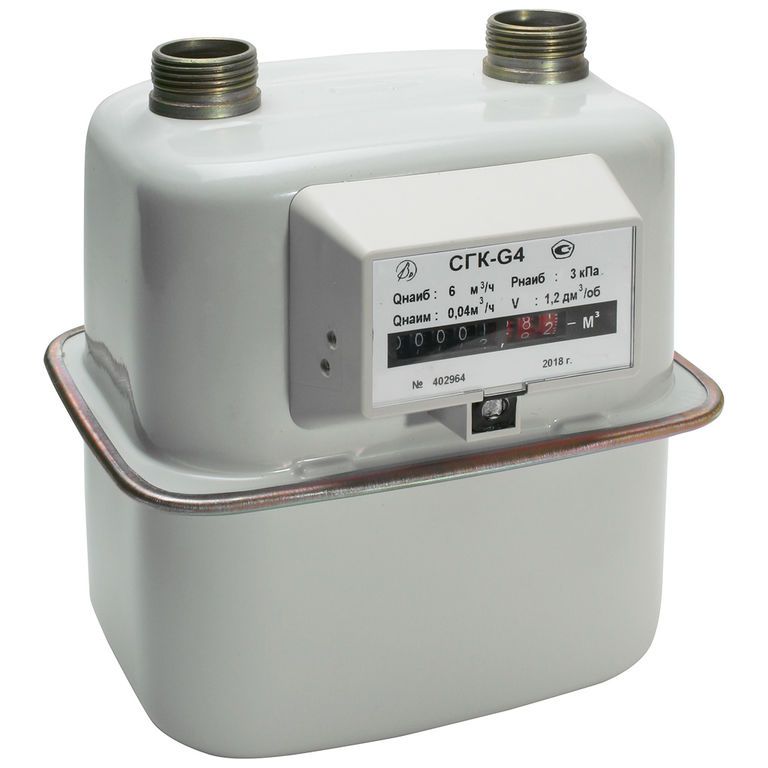

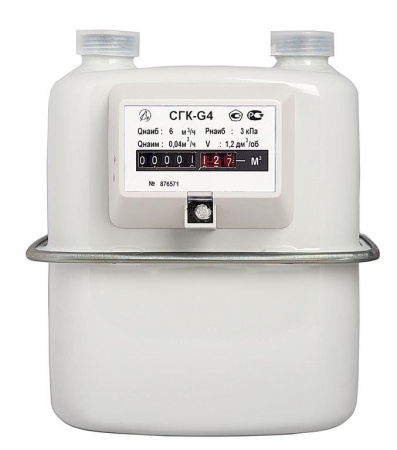

Счётчик газа СГК-G4 правый вертикальный G1” Сигнал

Счетчик газа СГК-G4 "Сигнал", правый-02, вертикальный, G1" (без комплекта монтажных частей)

Газовый счётчик СГК G4 относится к классическому, давно проверенному и отработанному типу диафрагменных. Они отличаются высокой надежностью и точностью, отсутствием необходимости постоянного обслуживания, высокой долговечностью. Кроме того, установка таких счётчиков даже в условиях стесненного пространства не составит труда, им не нужны прямолинейные подводы до и после счётчика. Таким образом они идеально подходят для нужд домашнего хозяйства.

Типоразмер счётчика, обозначенный как G4 (показывает, что номинальный расход газа у него 4 метра кубических в час, а весь рабочий диапазон измеряемого расхода от 0,04 м3/ч до 6 м3/ч), полностью подходит для бытовых нужд, рассчитан на квартиру или не слишком большой частный дом.

Диафрагменный (мембранный) счётчик газа СГК G4 оборудован двумя камерами. Газ, поступая в герметический корпус попадает вначале в одну камеру, затем в другую, которые работают попеременно вытесняя его из предыдущей, благодаря диафрагмам и клапанному механизму на основе золотников. В дальнейшем это движение передается на четный механизм, который суммирует эти движения и показывает данные расхода пользователю.

Погрешности измерения счётчика газа СГК G4 не превышают 3% при низком расходе газа, и 1,5% при номинальном, базовом расходе газа.

Существуют две разновидности счётчика, с правым и левым подключением к трубопроводу, для удобства монтажа.

Назначение

Счётчик предназначен для измерения объёма газа (природный газ по ГОСТ 5542-2014 и сжиженный газ по ГОСТ 20488-90) и его коммерческого учёта. Вид климатического исполнения счётчика УХЛ, категория размещения 2,1 по ГОСТ 15150-69. Счётчик предназначен для эксплуатации при температуре окружающей среды от минус 40 до плюс 60С.

Счётчик имеет типоразмер - G4, и несколько исполнений - левый и правый, резьба штуцеров: М30х2.
