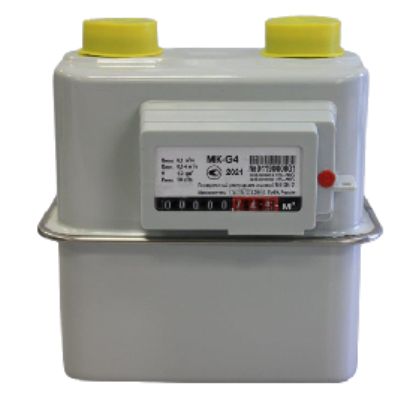

Счетчик газа MК-G4 правый, Метэко

Счетчик газа MК-G4 правый, Метэко

Область применения

Газовый счётчик G 6 и G 4 предназначен для измерения прошедшего через него объёма газа (природного, пропана, бутана, воздуха, инертных газов и других неагрессивных газов) в жилищно-коммунальном хозяйстве.

Модификация

Газовые счётчики Elster BK-G 6, BK-G 6T, BK-G 4, BK-G 4T поставляются с межосевым расстоянием 200 и 250 мм с левым и правым направлением потока газа.

Принцип работы

Счётчик состоит из измерительного механизма, герметичного корпуса и отсчётного устройства. Корпус счётчика изготовлен из листовой стали. Внутри корпуса расположен измерительных механизм, содержащий два блока, каждый из которых разделён эластичными подвижными перегородками (диафрагмами) с жёсткими центрами на две рабочие измерительные камеры. Измерительный механизм содержит кривошипно-шатунный механизм, газораспределительный узел, снабженный двумя клапанами, редуктор, осуществляющий преобразование и передачу поступательного перемещение диафрагм во вращательное на цифровые колеса отсчётного устройства.

Принцип работы диафрагменного счётчика основан на поочередном поступлении и вытеснении газа из рабочих камер за счёт входного давления, вызывающего попеременное перемещение диафрагм. Газ, попадая в герметичный корпус счётчика, через открытый клапан поступает в измерительную камеру. Увеличение объёма газа в камере вызывает перемещение подвижной разделительной диафрагмы и вытеснение газа из соседней камеры, далее через газораспределитель газ поступает в выходной патрубок, встроенный в выходной штуцер корпуса счетчика. Перемещение диафрагм с помощью кривошипно-шатунного механизма передается коленчатому валу редуктора распределителя и далее отсчетному механизму, установленному снаружи корпуса счетчика. Отсчётное устройство выполнено в виде восьмиразрядного цифрового барабанного счётчика оборотов, показания которого отградуированы в кубических метрах.

Счётчик оснащён устройством, препятствующим обратному ходу счётного механизма.

Отличительные особенности

• Компактность конструкции и современный дизайн
• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Высокая надёжность и длительный срок службы
