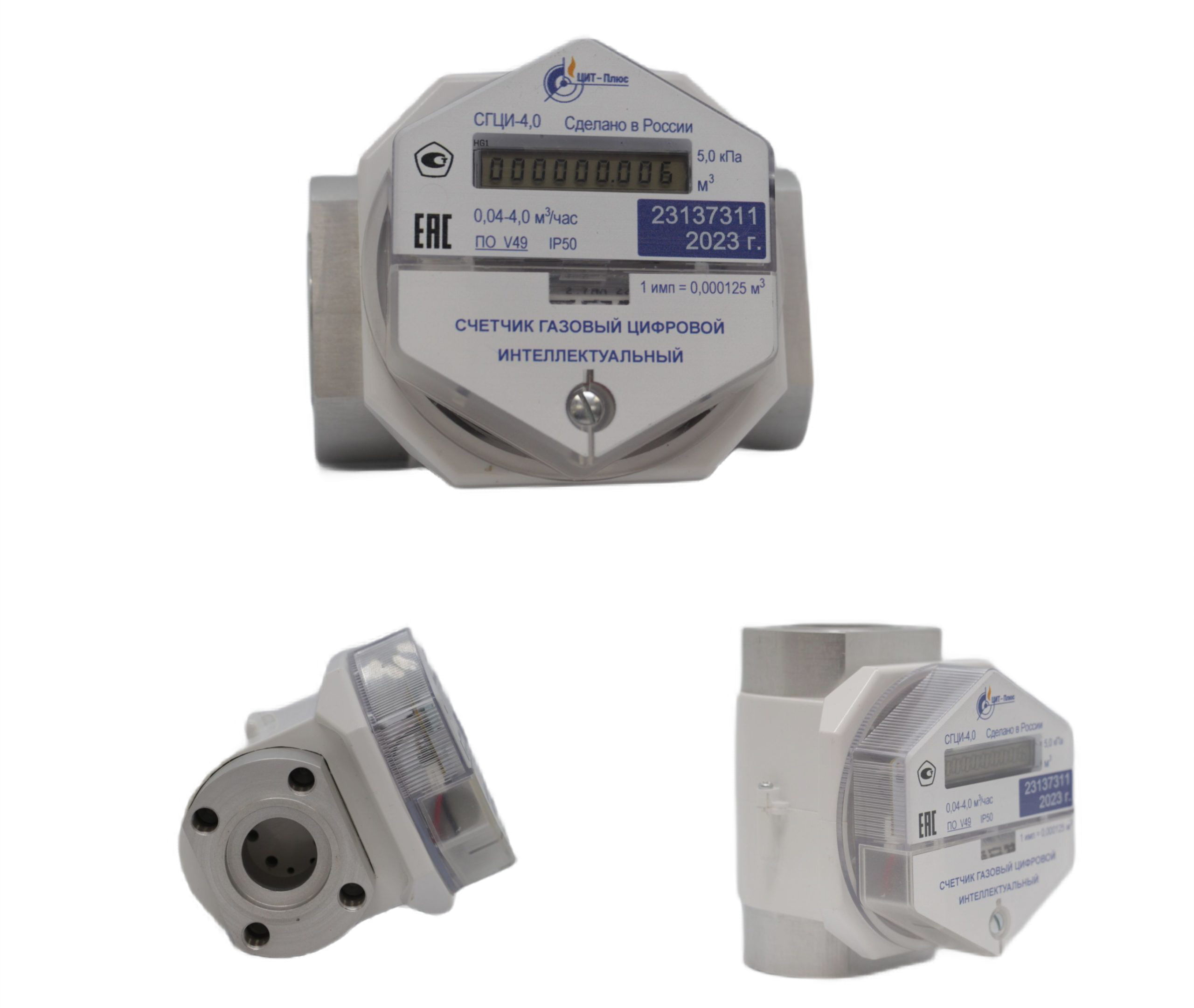

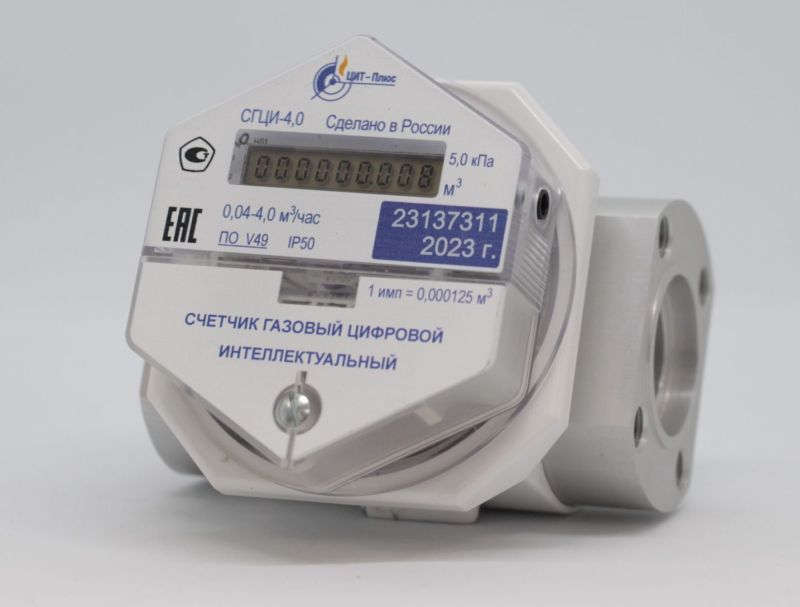

Счётчик газа СГЦИ-4-20/Ф (под замену Омега РЛ G4), Цит-Плюс

Счётчик газа СГЦИ-4-20/Ф (под замену Омега РЛ G4), Цит-Плюс

Принцип действия цифрового интеллектуального газового счётчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объёма газа, прошедшего через струйный генератор счётчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счётчик СГЦИ. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счётчик объёма газа и регистрируется с нарастающим итогом.

Интеллектуальный цифровой счётчик СГЦИ состоит из: преобразователя расхода — струйного генератора и пьезоэлемента; платы аналого-цифрового преобразователя и сумматора; элемента питания; корпуса счётчика с присоединительными патрубками.

Назначенный срок службы счетчика – 12 лет. Наработка на отказ счётчика не менее 110 000 часов.

Гарантийный срок эксплуатации – 6 лет с даты продажи, в том числе хранение в упаковке производителя в течение не более 24 месяцев.

Условия эксплуатации цифрового интеллектуального счётчика СГЦИ:

— диапазон рабочих температур: от — 10 до + 50 °С;
— относительная влажность воздуха (при температуре 25°С): от 30 до 80%;
— атмосферное давление: от 86 до 106,7 кПа.

Избыточное давление измеряемой среды – не более 5,0 кПа.

Степень защиты оболочки IP50 по ГОСТ 14254-2015. Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75.
