Счётчик газа СГМБ-4-20Ф (под замену Омега РЛ G4), Счетприбор

Счётчик газа СГМБ-4-20Ф Счётприбор

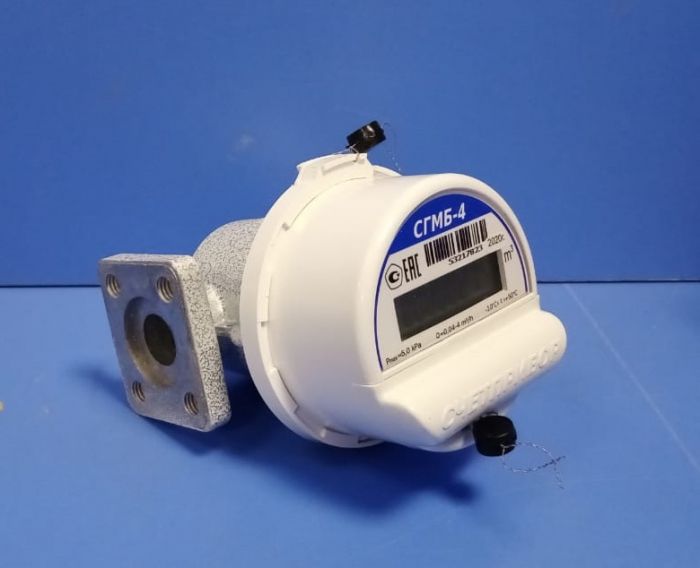

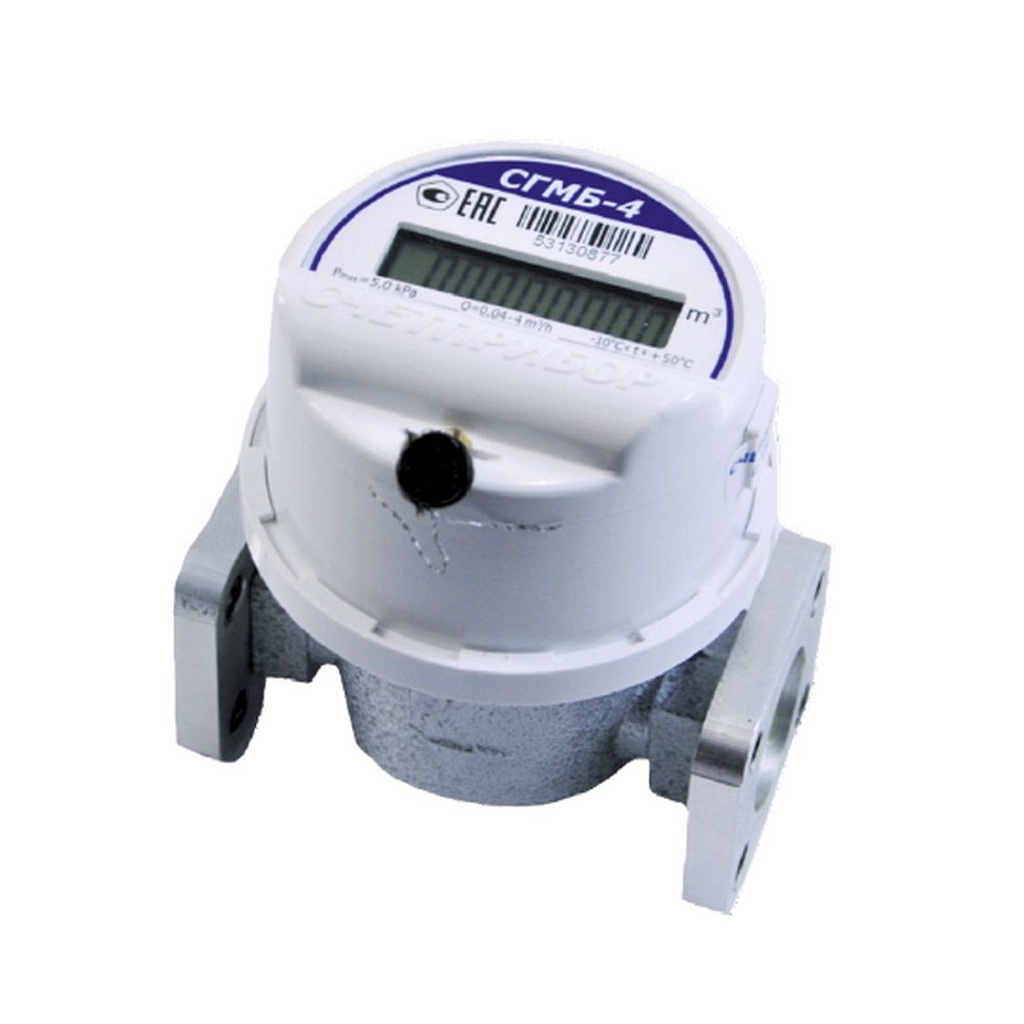

Счётчик газа малогабаритный бытовой СГМБ-4 Ф20 предназначен для измерений объема газа, проходящего через счётчик (природного газа по ГОСТ 5542, паров сжиженного газа по ГОСТ 20448 и других газов, не агрессивных к материалам счётчика), применяемого в бытовых и производственных целях. Счётчик состоит из: струйного автогенератора, заключённого в герметичный корпус. Данный счётчик имеет дополнительно пломбируемый батарейный отсек с отдельной крышкой для удобства замены элемента питания. В качестве элемента питания используется литиевая батарея LiSOC12 ER14505 с номинальным напряжением 3,6 В
Принцип действия счётчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объёма газа, прошедшего через струйный генератор счётчика.
Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объёма газа, прошедшего через счётчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счётчик объёма газа и регистрируется с нарастающим итогом.

Счётчик состоит из:

- преобразователя расхода газа - струйного генератора и пьезоэлемента;
- аналого-цифрового блока;
- элемента питания;
- корпуса счётчика с присоединительными фланцами типа РЛ G-4 с межосевым фланцевым расстоянием 92 мм и диаметром условного прохода Ду-20.
- размер квадрата фланца (ВхШ): 48х44 мм
- расстояние между крепёжными отверстиями на фланце (ВхШ): 34х28 мм +/- 0.2мм

Счётное устройство счётчика представляет собой 9 символьный жидкокристаллический индикатор (ЖКИ), на дисплее которого отображается значение измеренного объёма газа с точностью до 0,001 м3. Монтаж счётчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350*). Счётчик надежен ввиду отсутствия движущихся механических частей.
