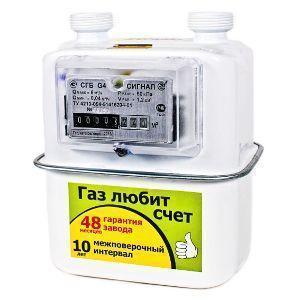

Счётчик газа СГБ Смарт G4 левый вертикальный М33х1,5 Сигнал (2021 г.)

Счётчик газа СГБ Смарт G4 левый вертикальный М33х1,5 Сигнал (2021 г.)

Счётчики предназначены для измерения объёма газа и коммерческого учёта его. Вид климатического исполнения счётчиков УХЛ, категория размещения 2.1 по ГОСТ 15150–69. Счётчики предназначены для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 ºС. Счётчики имеют два типоразмера, каждый типоразмер несколько исполнений: а) в зависимости от расположения входного штуцера – левый, правый; б) в зависимости от резьбы штуцеров - М30х2 и G1.

Устройство и работа:

Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм поступает в измерительные меха. На разделительной мембране возникает перепад давления, под действием которого мембрана перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Перемещение мембраны с помощью кривошипно-шатунного механизма преобразуется в возвратно поступательное движение шибера распределительного механизма и вращательное движение отсчётного устройства, фиксирующего количество вытесненных измерительных объёмов. Конструкция счётчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.
