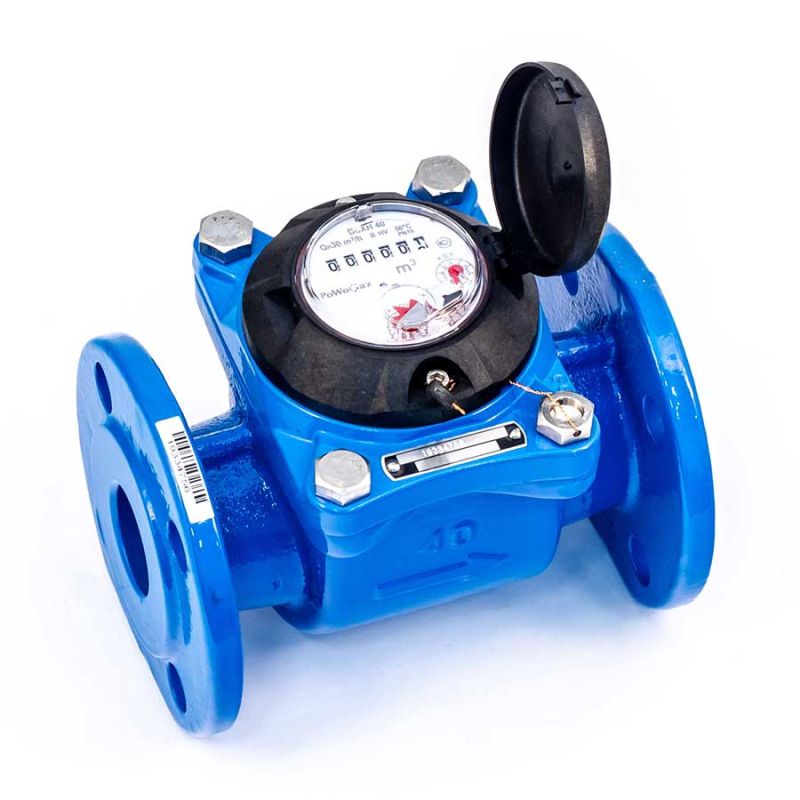

Счётчик холодной воды ВСХН- 40 турбинный

Счетчик холодной воды ВСХНд- 40 крыльчатый

Описание счетчика холодной воды с импульсным выходом ВСХд 40 ВСХНд 40 (резьбовой)

Счетчики ВСХд 40 ВСХНд 40 применяют для проведения измерений и учета объема расходуемой технической и питьевой холодной воды. Они предназначены для установки на трубопроводах с диаметром проходного отверстия 40 мм. Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей.
Назначение счетчика холодной воды с импульсным выходом ВСХд 40 ВСХНд 40 (резьбовой)

Счетчики воды ВСХд 40 ВСХНд 40 устанавливают на системах холодного водоснабжения с давлением подачи воды не выше 1,6 МПа, и температурой рабочей среды от 5 до 50 °С. Температура окружающей среды в месте установки счетчика также должна быть не ниже 5 °С. Их размещают только в отапливаемых помещениях в местах, недоступных для затопления и попадания влаги извне.

Размещение счетчика холодной воды с импульсным выходом ВСХд 40 ВСХНд 40 (резьбовой)
Установку водосчетчика ВСХд 40 ВСХНд 40 можно производить только на горизонтальных и вертикальных участках.
Если не использовать присоединительные комплекты, то нужно учитывать прямые участки: 5ДУ перед и 1ДУ после счетчика.
Перед счетчиком желательно установить сетчатый или магнитный фильтр. Преимущества счетчика холодной воды с импульсным выходом ВСХд 40 ВСХНд 40 (резьбовой)

• простота конструкции и монтажа,
• надежность,
• достаточно высокая точность показаний,
• длительный срок эксплуатации при эксплуатации в подходящих условиях,
• возможность монтажа при помощи присоединителей,
• малые габариты и возможность размещения в условиях ограниченного пространства.

Тип: крыльчатый, одноструйный, сухого типа Присоединение: резьбовое
Температура воды: +5...+50С
Диапазон расхода: 0,2...20 м3/час
Номинальный расход: 10,0 м3/ч
Монтажная длина: 300 мм
Соответствует мктрологическому классу В;
Выход: герконовый 100 л/имп
Монтаж: горизонтальное и вертикальное положение
Прямые участки: 5ДУ перед и 1ДУ после счетчика
Межповерочный интервал: 6 лет
Гарантия: 2 года.
Габаритные размеры в мм: 300х142х111;
Вес 2,5 кг
