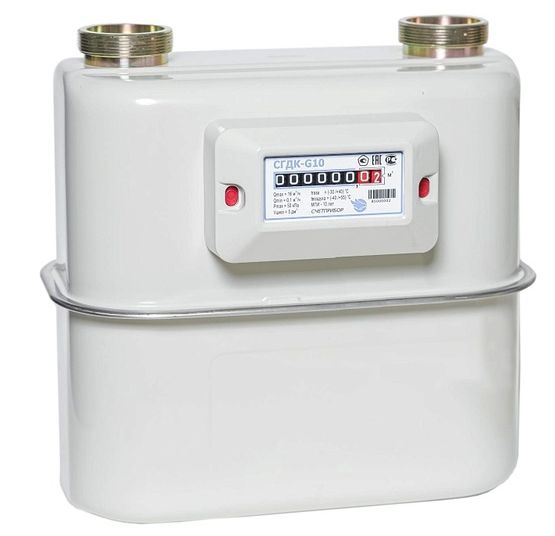

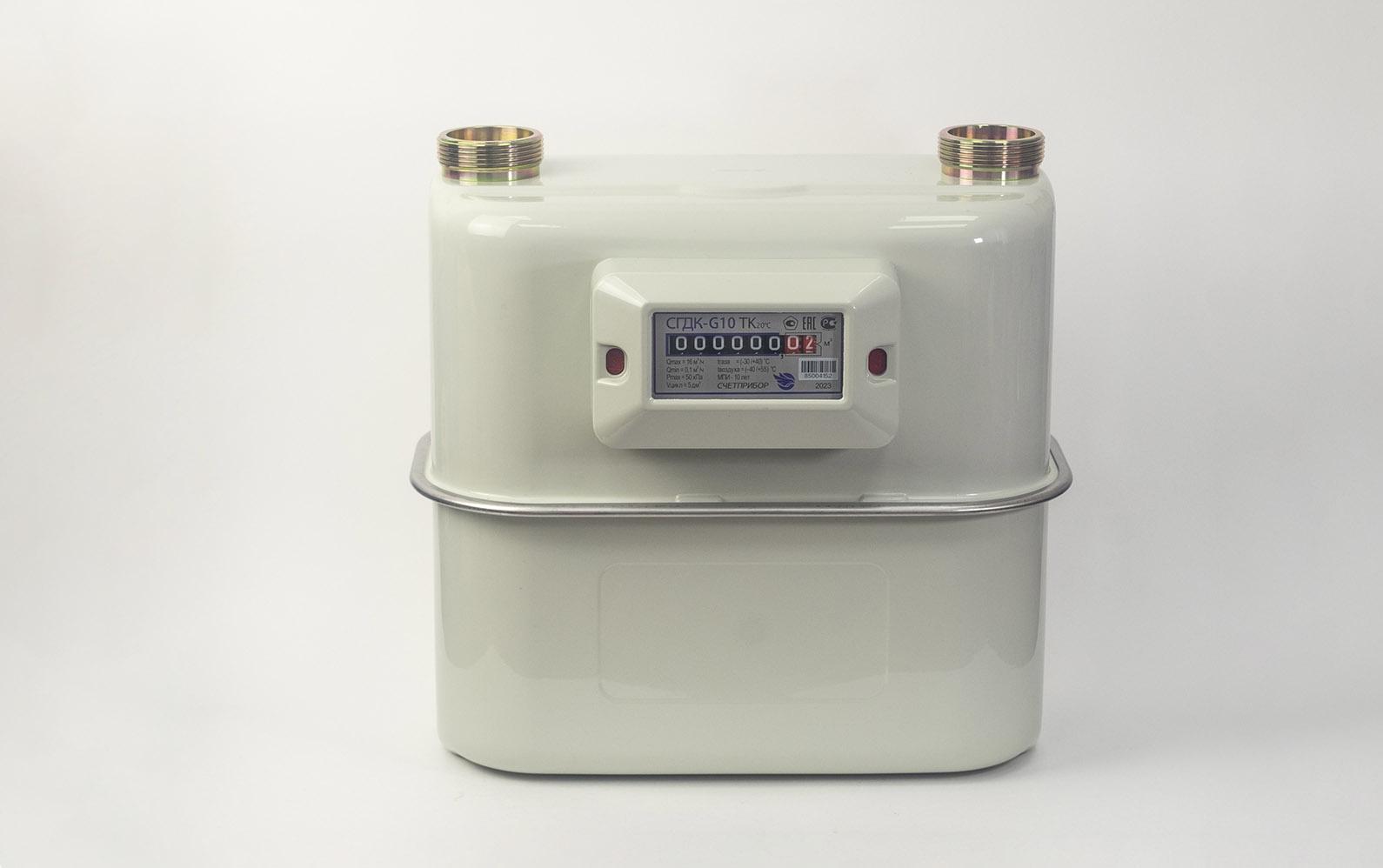

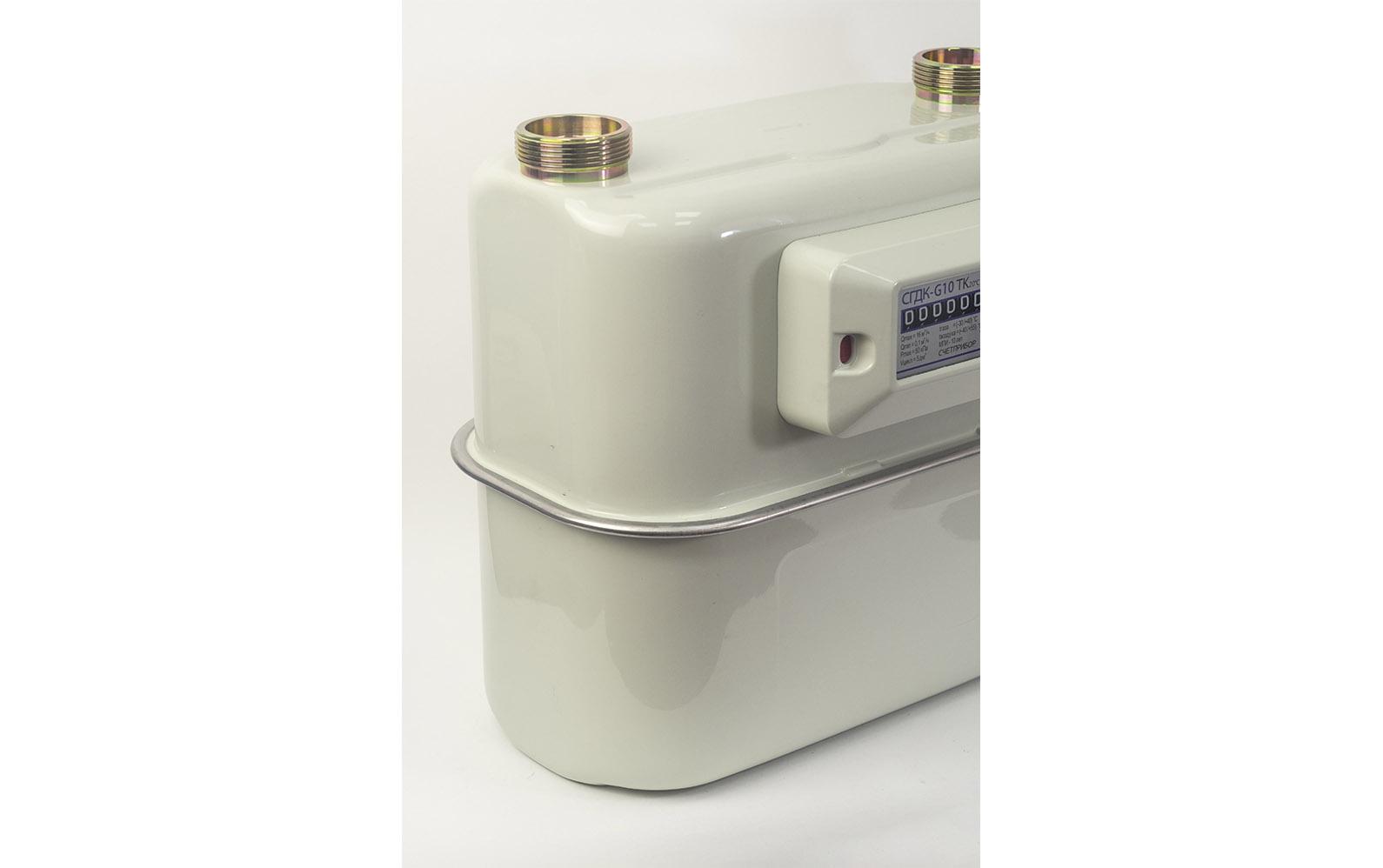

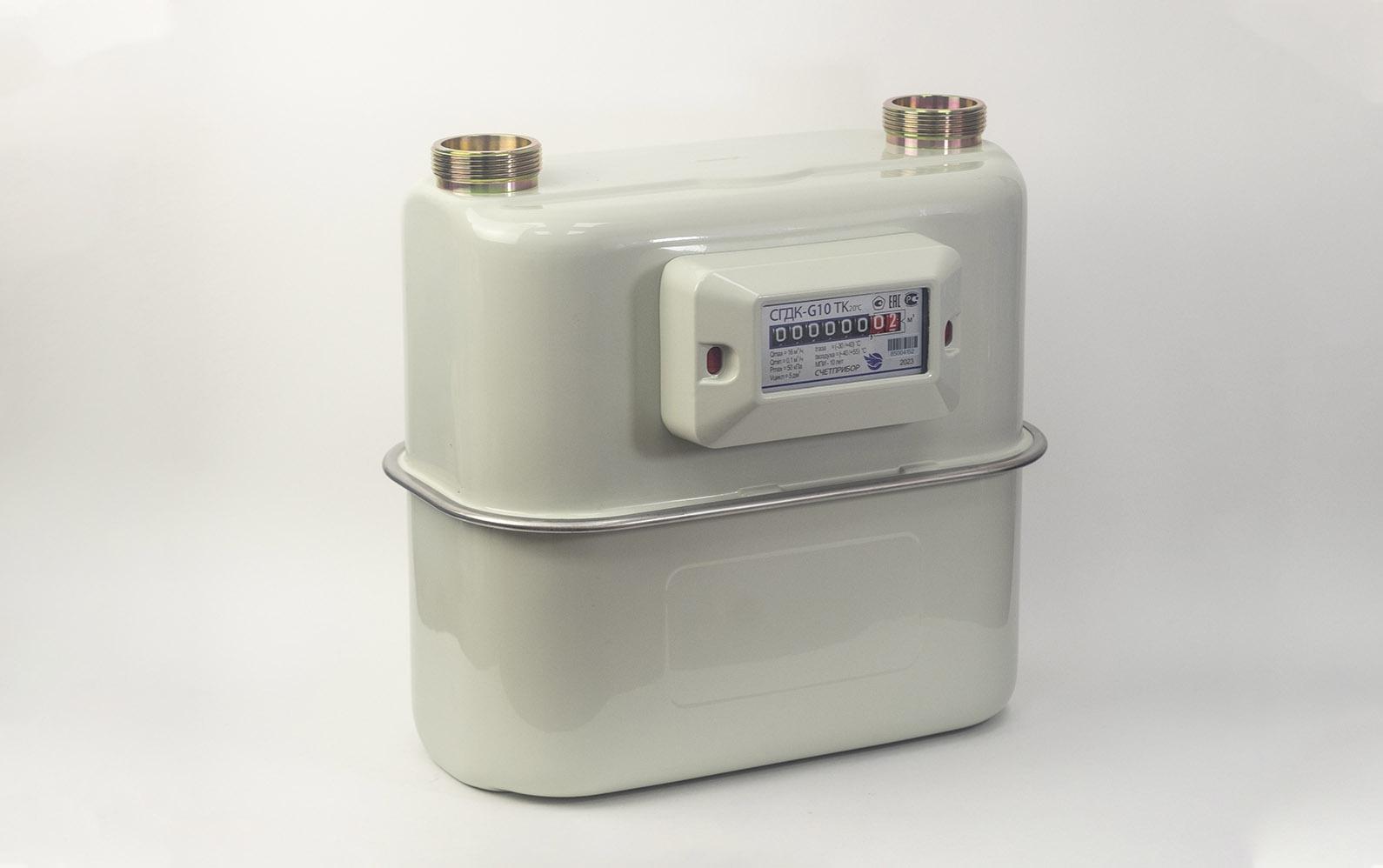

Счётчик газа СГДК-G10, Счетприбор

Счетчик газа СГДК-G10 (250 мм) левый, Счетприбор

Счётчики газа объёмные диафрагменные коммунальные СГДК предназначены для измерения и коммерческого учёта прошедшего через них объёма природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.

Описание средства измерений

Принцип действия счётчиков основан на преобразовании перепада давления газа, проходящего через счётчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчётное устройство. Счётчик состоит из газонепроницаемого корпуса, в который помещен измерительный механизм диафрагменного типа, и отсчётного устройства.

Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной ткани. Отсчётное устройство механическое – сумматор барабанного типа. Счётчик может иметь встроенный механический температурный корректор (ТК), который обеспечивает автоматическое приведение измеренного объёма газа к стандартным условиям по температуре (плюс 20 ºС).

В счётчике предусмотрена возможность подключения электронного ТК для автоматического приведения измеренного объёма газа к стандартным условиям, в зависимости от температуры, давления и коэффициента сжимаемости газа. Показания объёма газа считываются с отсчётного устройства счётчика. Цифровые барабанчики отличаются друг от друга цветом: черные – для целых значений кубических метров, красные – для дробных. Верхний предел показаний объёма газа отсчётного устройства – не менее 999999,99 м3. Для дистанционной передачи результатов измерений и информации во внешние измерительные системы к счётчику может быть подключен низкочастотный датчик импульсов, срабатывающий от магнитной вставки, встроенной в цифровой барабанчик отсчётного устройства. Вес импульса – 1 м3 (по заказу – 0,1 м3).

Корпус счётчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счётчика применены материалы, устойчивые к воздействию газа, для измерений объема которого он предназначен.

Присоединение к газопроводу – с помощью входных и выходных штуцеров и накидных гаек, либо фланцевое.

Счётчики выпускаются в следующих модификациях: СГДК-G10, СГДК-G16, СГДК-G25, СГДК-G40, отличающихся номинальным объёмным расходом газа.

Счётчики выпускаются с правым и левым подводом газа.
