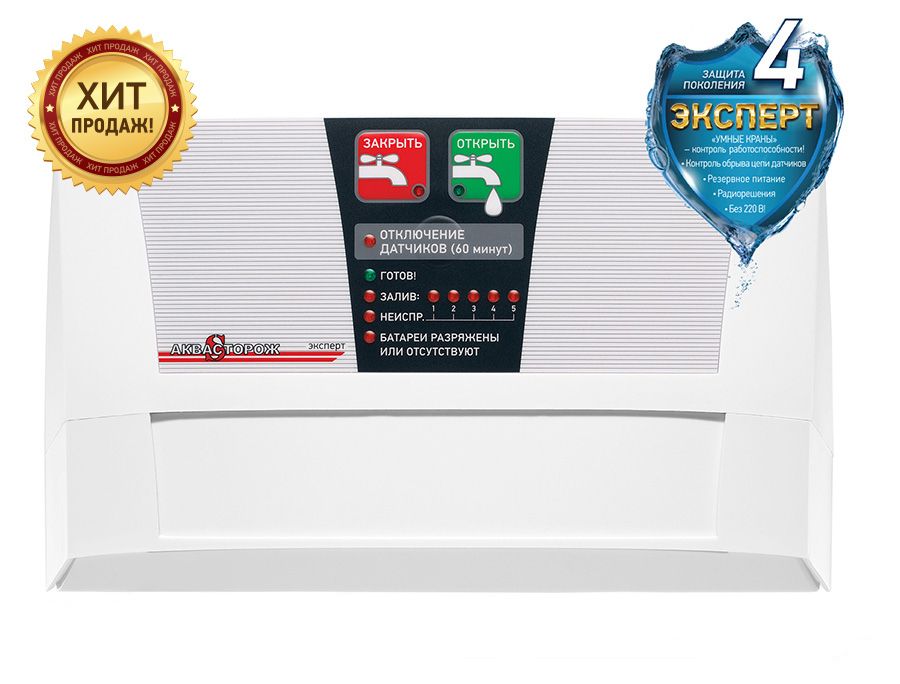

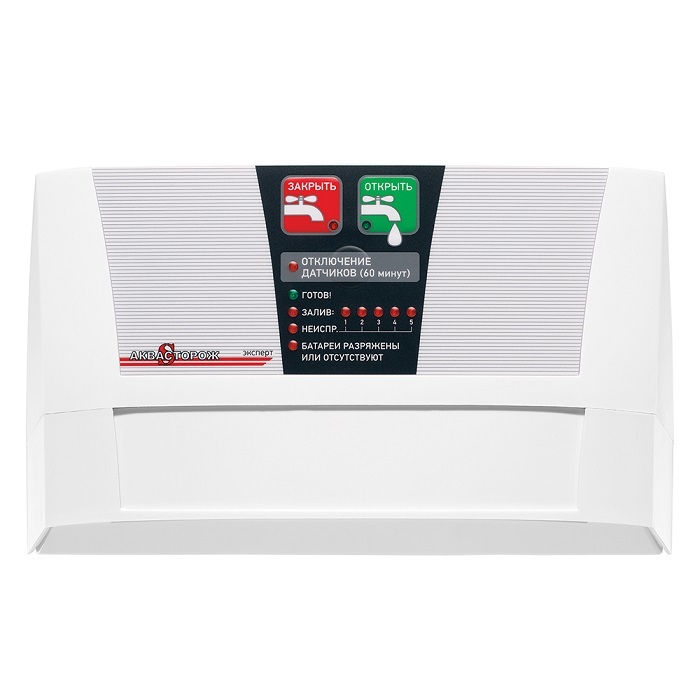

Контроллер «Аквасторож Эксперт+» PRO

Контроллер «Аквасторож Эксперт» PRO - это управляющий модуль всей системой защиты от протечек воды, предназначенный для информирования пользователя звуковой сигнализацией и/или светодиодной индикацией о заливе водой датчиков протечки и минимизации пользователем последствий потопа при помощи сигнала на закрытие кранов. Через контроллер настраивается и управляется вся система защиты от потопа, подключаются краны, проводные и беспроводные датчики, а также дополнительные компоненты, такие как проводная или беспроводная кнопка, радиобаза для беспроводной работы, батарейные блоки и блок питания, силовой расширитель и прочее.

Контроллер «Аквасторож Эксперт» PRO  имеет ряд возможностей и особенностей:

• Версия PRO имеет встроенное силовое реле 220 В, 16 А, позволяющее контролировать работу насоса и других внешних высоковольтных устройств;
• Дата последней модификации: февраль 2022 г.
• Совместим только с электроприводом «Аквасторож Оригинал»(привод красного цвета)
• Макс. количество подключаемых приводов: 4
• Оповещение об обрыве цепи (обрыве провода) привода
• Индивидуальная световая индикация потерянного привода
• Оповещение о блокировке привода
• Индивидуальная световая индикация блокировки привода
• Функция самотестирования приводов: 1 раз в 30 дней
• Двухуровневая регулируемая чувствительность проводных датчиков
• Функция временного отключения датчиков (60 минут)
  «Я пролил воду, мне некогда протирать датчики, т.к. я опаздываю на работу. Хочу нормально принять душ!»
• Функция самовосстановления режима «Охрана» из режима «Сон»
• Напряжение питания: 4,5–5 В
• Тройное питание, включая встроенные ультранакопители
• Ресурс ультранакопителей, циклов заряд-разряд: 200 000
• Средняя потребляемая мощность в дежурном режиме на автономном питании: 0,22 мВт
• Максимальная выходная мощность, подаваемая на краны, вне зависимости от типа и состояния батарей: 40 Вт
• Защитное автозакрытие кранов при полном отсутствии любого питания и истощении заряда ультранакопителей
• Слаботочное реле (макс. 24 В, 1 А) для подключения к охранной GSM сигнализации или системе «Умный дом»
• Непрограммируемый 5-ти канальный интерфейс (сухой контакт) для подключения внешних устройств типа «Умный дом» и т.п.
• Температура окружающего воздуха: 5…+50 ℃
• Относительная влажность воздуха, не более: 70%
• Вес без батарей: 388 гр
• Контроль обрыва цепи (провода) проводных датчиков
• Индивидуальная световая индикация потерянного датчика
• Индивидуальная световая индикация залитого датчика

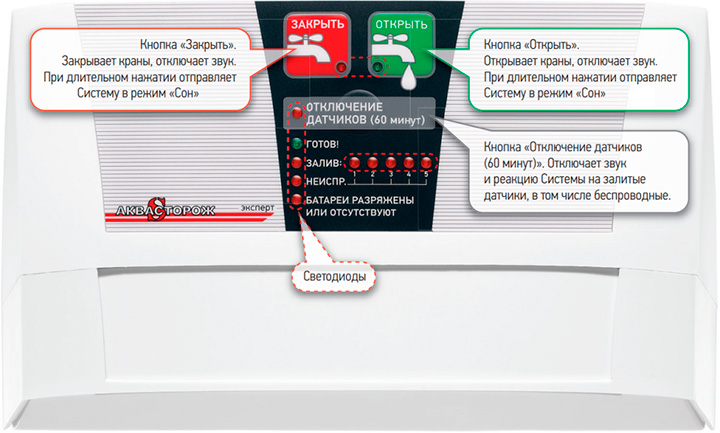

Светодиод на кнопке «Закрыть». Горит постоянно при закрытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, закрытых кранах).
Светодиод на кнопке «Открыть». Горит постоянно при открытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, открытых кранах).
Светодиод «Готов» (режим «Охрана»). Предназначен для индикации готовности контроллера к управлению кранами. Горящий светодиод «Готов» сигнализирует о полном (или более 80%) заряде встроенного ИБП (источник бесперебойного питания). Горит постоянно при работе от блока питания (мигает при работе от батарей).
Светодиод «Залив». Мигает в случае залива одного или нескольких датчиков протечки до тех пор, пока не будет нажата любая кнопка.
Светодиод «Неиспр.». Мигает при неисправности кранов или датчиков совместно с диодом номера «1»...«5».
Светодиоды «1», «2», «3», «4», «5». Предназначены для индикации состояния (наличие, залив, обрыв, неисправность) цепей с датчиками и кранами «Эксперт».
Светодиод «Батареи разряжены или отсутствуют!». Горит постоянно при отсутствующих или частично разряженных батареях и работе от блока питания или без него.
Светодиод «Отключение датчиков (60 минут)». Горит в течение 60 минут после нажатия на кнопку «Отключение датчиков (60 минут)». Означает, что система не будет реагировать на залив датчиков 60 минут.

Каждый контроллер «Эксперт» снабжен встроенным источником бесперебойного питания (ИБП), система переходит на питание от ИБП в случаях: разряда батарей до критического уровня (при отсутствии сетевого питания), а также отключения сетевого питания (при отсутствии батарей). ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность системы с возможностью управления всеми подключенными кранами.

Контроль работоспособности электрокранов «Эксперт». Контроллер «Эксперт» осуществляет анализ и контроль работоспособности подключенных кранов «Эксперт» при помощи периодического опроса. Система «Аквасторож Эксперт» анализирует и контролирует:

1. Состояние кранов (положение шаровой заслонки кранов, подключение новых кранов); 2. Обрыв цепи подключенных кранов;
3. Возникновение внештатных ситуаций (невозможность достижения шаровой заслонкой полностью открытого и полностью закрытого состояний).

Информация о наличии подключенных кранов сохраняется в памяти контроллера даже после полного отключения и разрядки контроллера.

Контроль обрыва цепи шаровых электрокранов «Эксперт». Если при опросе цепей кранов контроллер «Эксперт» не находит какой-либо из ранее подключенных кранов, он переходит в режим «Обрыв цепи крана». Как правило, под обрывом цепи крана понимается повреждение провода и/или отсоединение его от разъема на плате контроллера «Эксперт».

Контроль неисправности кранов «Эксперт». Контроллер «Эксперт» тестирует краны на возможную неисправность или неполное перекрытие шаровой заслонки. Тест кранов на работоспособность происходит при переходе из одного положения крана в другое в автоматическом (при самоочистке) и ручном режиме (при каждом нажатии на кнопку «Открыть» или «Закрыть»). Если при тестировании один из кранов неисправен, контроллер «Эксперт» переходит в режим «Неисправность крана».

Обрыв цепи датчиков. Контроллер «Аквасторож Эксперт» контролирует работоспособность, обрыв датчиков «Эксперт» или обрыв в цепи датчиков «Классика» с подключенным на конце цепи датчиком «Эксперт». Если произошел обрыв провода датчика, подключенного к одному из разъемов № 1-5, происходит следующее:

1. Подается управляющий сигнал на закрытие кранов.
2. Контроллер сигнализирует о потере или поломке датчика - одновременно мигают светодиоды «Неиспр.», «Отключение датчиков (60 минут)» и светодиод потерянного датчика «1»…«5».

При заливе любого из подключенных к контроллеру датчиков включается звуковая сигнализация и светодиодная индикация о заливе. Также запускается дополнительная функция системы - подача управляющего напряжения на краны для их закрытия.

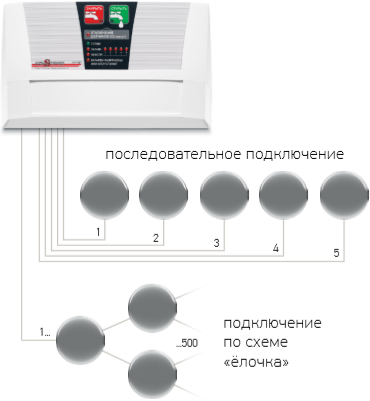

Подключение проводных датчиков к «Аквасторож Эксперт PRO» происходит по следующим схемам:



Схемы показывают способ подключения проводных датчиков «Эксперт», возможно комбинированное соединение датчиков «Эксперт» и «Классика» при соблюдении определенных условий.

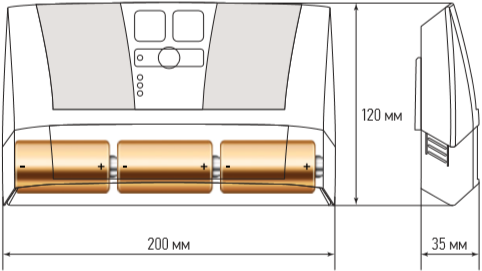

Габаритные размеры контроллера «Аквасторож Эксперт» PRO АК12, ТК206:

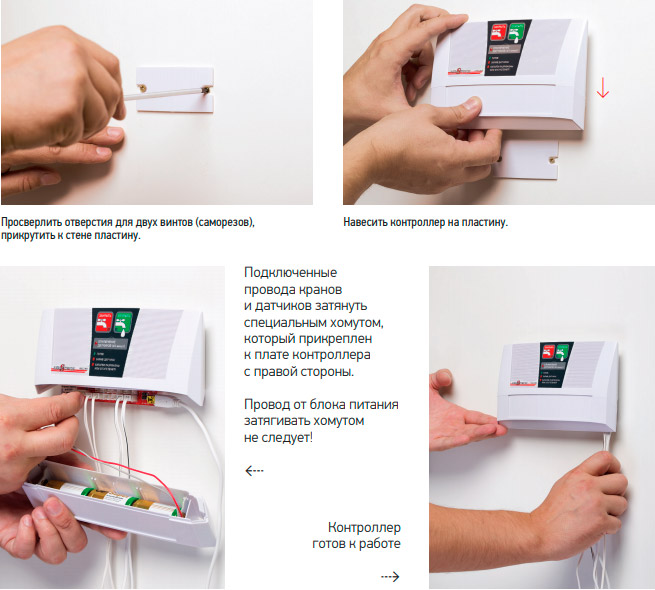

Пример монтажа контроллера «Аквасторож Эксперт»:


Контроллер «Аквасторож Эксперт PRO» поддерживает следующие дополнительные устройства:

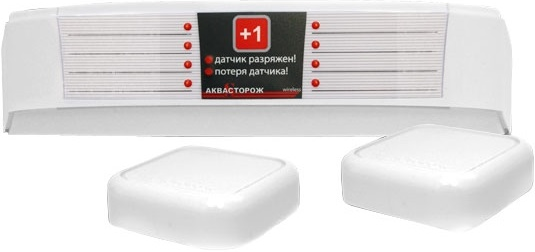

1. Радиобаза. Подключается к базовому контроллеру «Эксперт» для работы с беспроводными датчиками. База поддерживает работу до 8 радиодатчиков. Двусторонняя связь с контролем состояния датчиков. Индивидуальная индикация состояния каждого беспроводного датчика. Защита при потере датчиков и разряда батарей датчиков.

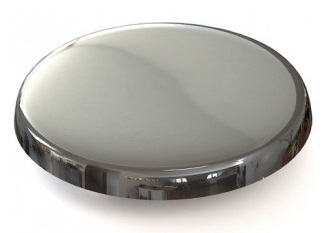

2. Проводные датчики. Проводной датчик протечки «Аквасторож Эксперт» состоит из контактной пластины с позолоченными электродами, основания датчика и декоративного брызгозащитного колпачка. Датчики реагируют в случае затекания воды под контактную пластину и передают сигнал контроллеру.

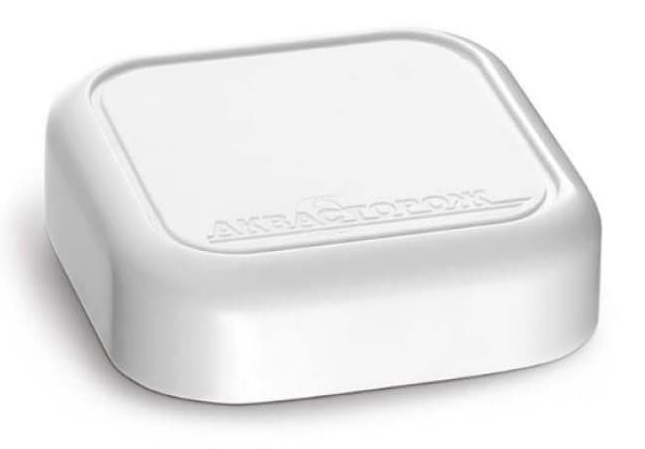

3. Беспроводные датчики. Большая дальность передачи радиосигнала, не требуется монтажных работ. Встроенная звуковая сигнализация, двусторонняя связь с контроллером, контроль работоспособности и анализ остаточного заряда батареи. До 5 лет работы в дежурном режиме от 2-х батареек ААА.



4. Проводная кнопка. Пульт проводного дистанционного управления положением шаровой заслонки крана «Аквасторож». Позволяет дистанционно передавать сигналы на открытие/закрытие кранов, отправлять Систему в режим «Сон».

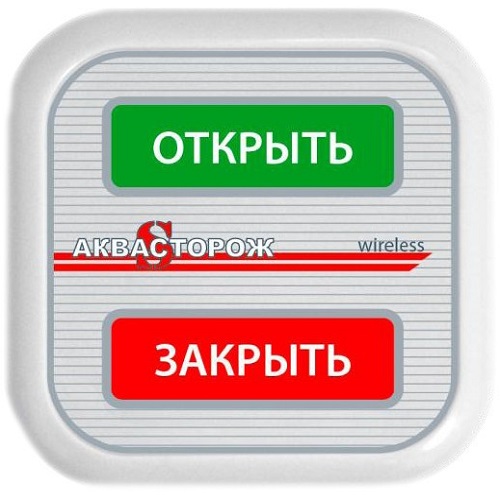

5. Беспроводная кнопка. Пульт дистанционного управления положением шаровой заслонки крана «Аквасторож». Позволяет по радиоканалу передавать сигналы на открытие/закрытие кранов (только совместно с радиобазой «Аквасторож»). Устанавливается в любом месте, идеальное решение для пользователей, привыкших перекрывать водоснабжение при покидании квартиры или дома.



6. Дополнительный батарейный блок. Дополнительный батарейный блок предназначен для увеличения времени автономной работы Системы. Каждый дополнительный батарейный блок, при использовании алкалиновых батарей, увеличивает время автономной работы проводной системы «Аквасторож Эксперт» до трех лет в режиме ожидания (без учета расхода энергии на управление кранами и радиорешения), в зависимости от количества подключенных кранов и частоты нажатия кнопок. Любой контроллер поддерживает до трех батарейных блоков.


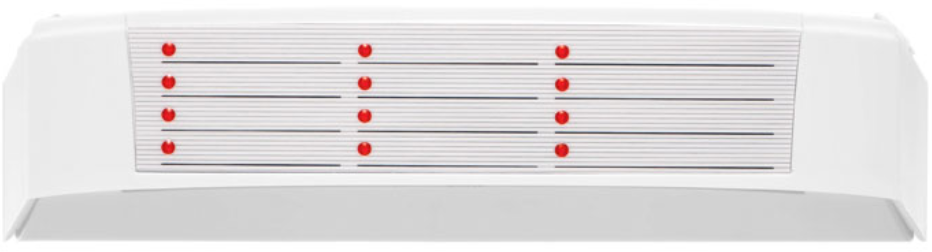

7. Панель «Звезда». Позволяет точно определять какой именно датчик был залит и где он находится (индивидуальная индикация). Легко устанавливается, автономен в работе, не требует настройки, дифференцированный уровень чувствительности. Используется в версиях Эксперт, в случае подключения более 5 датчиков.

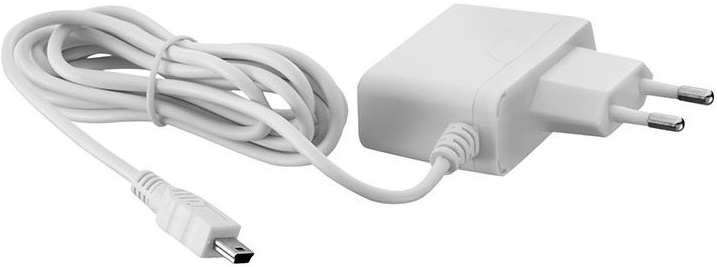

8. Блок питания (сетевой адаптер) контроллера. Подключается к электросети 220 В, мощностью 1 А и напряжением 5.5 В.
