Датчик проводной «Аквасторож Эксперт»

Датчик проводной «Аквасторож Эксперт»

Проводной датчик «Аквасторож Эксперт» АК50, ТК26 предназначен для непосредственного определения потопа - когда вода затекает на датчик, он подает сигнал управляющему контроллеру, который оповестит пользователя о протечке и закроет краны подачи воды. Используется с контроллером «Эксперт+», подключается по схеме «Звезда», т.е. каждый конечный датчик «Эксперт» подходит к контроллеру. Дополнительно к плюсам проводного датчика «Эксперт»: передача сигнала контроллеру о присутствии и работоспособности датчика и его обрыве.

• Хромированный декоративный корпус защищает от ложных срабатываний;
• Ультранизкое напряжение (менее 2,7 В) обеспечивает полную электрическую безопасность;
• Легкий монтаж с возможностью установки в фиксированном положении при сохранении легкого доступа к сенсорам-электродам;
• Тонкие провода для скрытого монтажа;
• Усовершенствованная контактная пластина с позолоченными электродами;
• Продуманная схема подключения с возможностью построения разветвленной сети датчиков;
• Нулевое потребление электричества в режиме ожидания;
• Возможно сочетание датчиков «Классики» с датчиками «Эксперт»;
• Передача сигнала контроллеру о присутствии и работоспособности датчика и обрыве;
• Обратная связь с контроллером (постоянно обменивается сигналом с контроллером о своем корректном подключении).

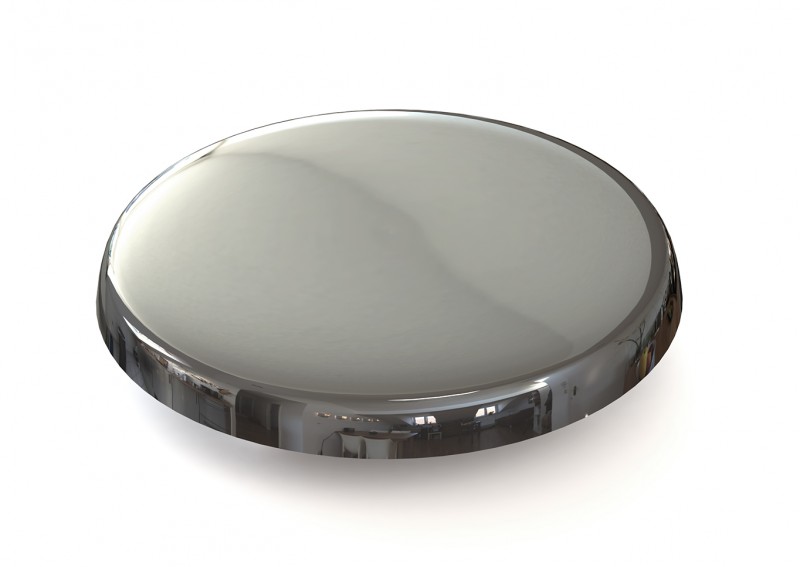

Проводной датчик протечки «Аквасторож Эксперт» АК50, ТК26 состоит из контактной пластины с позолоченными электродами, основания датчика и декоративного брызгозащитного колпачка. В комплекте с датчиком поставляется соединительный провод.

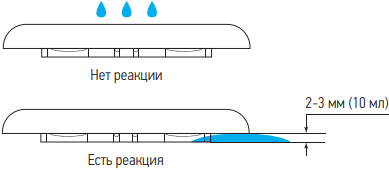

Датчики реагируют только в случае затекания воды под контактную пластину. Чтобы система среагировала на попадание воды на датчик протечки, необходимо, чтобы под под декоративным колпачком образовалась лужица воды (от 10 мл). На брызги, попадающие на декоративный колпачок без образования лужицы под сенсором, система не реагирует.



Подключение датчиков к контроллеру «Аквасторож Эксперт»:



Датчики системы «Аквасторож» можно устанавливать как со скрытой прокладкой проводов, так и с открытой. Скрытая прокладка провода возможна даже при законченном ремонте, в этом случае можно проложить провод в межплиточные швы. Также датчики можно устанавливать в фиксированном или нефиксированном положениях. При установке датчиков в труднодоступных местах, например, под кухонным гарнитуром, под стиральной машиной и т.п., рекомендуется нефиксированный тип установки. В этом случае будет возможно вытянуть датчик из-под стиральной машины для его просушки. Если датчик является разветвителем (датчик «Классика»), т.е. к нему может быть подключен другой датчик, к ним применяются те же требования по остаточным длинам.

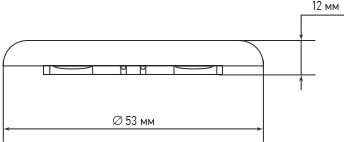

Расстояние от точки выхода провода до края основания корпуса датчика должно быть 5-6 мм. Длина видимой части провода 30-35 мм. Основание датчика фиксируется к полу винтом или двусторонним скотчем.

Рекомендации по расположению проводных датчиков:

1. Устанавливайте датчики вне зоны постоянного прямого обильного падения брызг (где может образоваться лужица), во избежание ложного срабатывания системы.
2. Устанавливайте датчики в непосредственной близости от водопровода и санитарно-технических приборов (за унитазом, под раковиной и т.п.).
3. Один из датчиков необходимо размещать в нефиксированном положении в сантехшкафу. Установка без фиксации позволит легко вытянуть датчик за провод наружу через сантехнический люк.
