Коммуникационный модуль БПЭК-03/Т

Коммуникационный модуль БПЭК-03/Т предназначен:

для питания взрывозащищенных устройств с видом взрывозащиты «искробезопасность электрическая цепь» (ТС215, ТС220) стабилизированным напряжением; ретрансляции сигналов (линий) четырехпроводного интерфейса RS232 во взрывоопасную зону (барьер искрозащиты); трансляцию информации с электронного корректора в GSM-сеть.
В коммуникационный модуль встроен GSM модем для передачи данных с узла учета. При этом модуль располагается во взрывобезопасной зоне и подключаются к сети переменного тока 220В. Конструкция

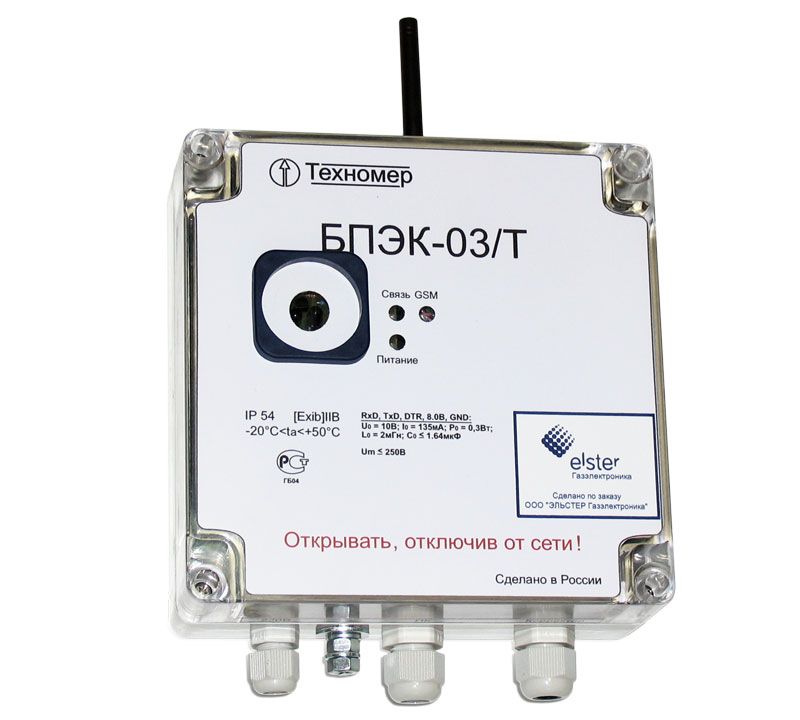

Коммуникационный модуль изготовлен по модульному принципу. Модули оптического интерфейса, GSM-модема размещены на основной плате внутри пластикового корпуса. Ввод соединительных кабелей внутрь корпуса осуществляется через кабельные вводы.

Габаритные размеры с кабельными вводами – 160 х 200 х 60 мм.

Масса 1 кг.

В зависимости от варианта исполнения блок питания БПЭК-03/Т и автоматический сетевой выключатель устанавливаются в металлическом корпусе с замком.

Выполняемые функции Коммуникационный модуль БПЭК-03/Т служит для расширения функций корректора объема газа, например, ТС215,ТС220

Модуль выполняет следующие задачи:

• защищенное электропитание корректора;
• ех-разделение внутреннего интерфейса;
• дистанционная передача данных.

Электропитание от источника переменного тока напряжением 220В (сетевое напряжение). На крышке установлены три светодиода для индикации следующих состояний: «питание» – прибор готов к эксплуатации «GSM» – состояние GSM-модема «связь» – идет передача данных через подключенный модем. Данные передаются между подключенным корректором и пунктом считывания или управляющим пунктом через телекоммуникационную сеть. GSM модем подключен к модулю БПЭК-03по интерфейсу RS232.

Особенности эксплуатации

• Наличие порта для подключения устройств с интерфейсом RS232 предоставляет пользователю дополнительные возможности для подключения внешних коммуникационных устройств. В коммуникационном модуле реализован оптический порт и внутренний GSM-модем (в зависимости от варианта поставки). В качестве внешних коммуникационных устройств могут выступать персональный компьютер, промышленный контроллер и т.д.
• Дополнительное оборудование и программное обеспечение GSM модем Wavecom FASTRACK – используется для передачи данных с корректоров объема газа ЕК270, ЕК260, ТС215, ТС220 на персональный компьютер по GSM-сети. Наиболее часто применяются в системах автоматического считывания данных (системах АСД), а так же если невозможно использовать проводные линии связи. Стандартный модем (IDC 2814) – используется для передачи данных с корректоров объема газа ЕК270, ЕК260, ТС215, ТС220 на персональный компьютер через телефонную сеть или по выделенной линии. Кабель-адаптеры КА/О, КА/О-USB – используются для подключения корректоров объема газа ЕК270, ЕК260, TC215, ТС220 к различному оборудованию. Программно-аппаратный комплекс AS-300 – предназначен для считывания, обработки и анализа данных архивов электронных корректоров ЕК270, ЕК260, TC215, ТС220
• Связь с корректорами устанавливается локально или дистанционно (модемное соединение). Количество обрабатываемых корректоров не ограничено. Программный комплекс СОДЭК – предназначен для сбора, хранения и использования в прочих информационных системах данных электронных корректоров объема газа.
• Программное обеспечение WinPADS – предназначено для настройки параметров корректоров объема газа ЕК270, ЕК260, ТС215, ТС220 мониторинга их работы, сбора архивных данных. Используется сервисными организациями, службами по контролю за поставками газа, потребителями газа.
• Программное обеспечение OPC LIS200 – предназначено для сбора и предоставления SCADA-системам или другим ОРС клиентам данных от корректоров EK270, ЕК260, TC215, ТС220.
