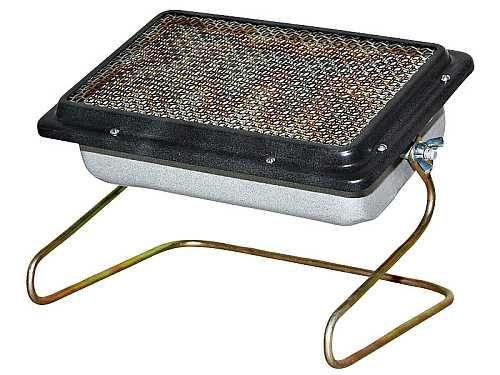

Горелка инфракрасная ТГИИБ 3,65-01 с подставкой

Горелка инфракрасная ТГИИБ 3,65-01 с подставкой

Горелка газовая инфракрасного излучения ГИИ - «Сибирячка» применяется в промышленных, коммунальных и сельскохозяйственных помещениях с естественной вентиляцией, на открытом воздухе.

Технические характеристики горелки инфракрасного излучения Сибирячка-4,62

• Мощность: 4,62 КВт
• Температура излучающей поверхности: 800-900С
• Давление газа: 2940 Па
• Масса: 1 кг
• Расход газа: 0,25 л/ч
• Обогреваемый объем: 23 м
• Габаритные размеры: 210х270х95 мм
• Используемый газ: пропан - бутан
• Страна производитель: Россия
• Срок службы: 5 лет

Горелка работает на сжиженной пропан-бутановой смеси по ГОСТ 20488 – 90.

Горелка предназначена для:

• отопления производственных, коммунальных, сельскохозяйственных помещений с естественной вентиляцией;
• подогрева картера двигателя автомобиля в зимних условиях.
• обогрева фермерских хозяйственных построек.
• обогрева производственных участков предприятий.
• обогрева гаражей, ремонтных мастерских и складских помещений.
• обогрева теплиц, и т.д.

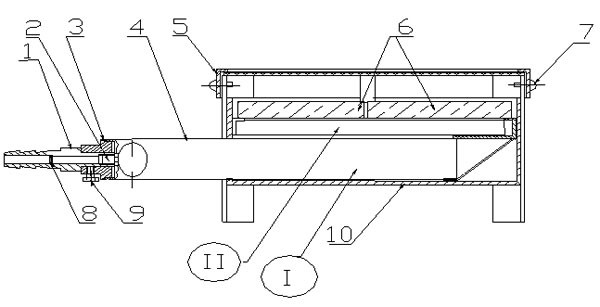

Горелка состоит из следующих основных деталей

• штуцер;
• форсунка;
• фланец;
• смеситель;
• рамка;
• панель излучателя;
• саморез;
• фильтр;
• стопорный винт;
• корпус;

Подводимый к штуцеру газ через фильтр поз.1 и форсунку поз.2 поступает в газовоздушную камеру смесителя I, втягивая при этом необходимое количество воздуха. В трубе смесителя происходит перемешивание газа с воздухом с последующей подачей в распределительную камеру II. Газовоздушная смесь из распределительной камеры поступает в отверстия керамических плиток излучателя для прогрева смеси, которая сгорает на наружной поверхности излучателя. Поверхность излучателя через 2-3 мин. после розжига горелки нагревается, и керамическая плитка становится источником теплового излучения.

Подготовка и порядок работы

• Перед началом работы необходимо:
• соединить резино - тканевый рукав с регулятором давления и штуцером (поз.1), закрепить хомутами;
• вставить штуцер (поз.1) во фланец (поз.3) и закрепить стопорным винтом;
• подключить горелку к баллону через регулятор давления;
• проветрить помещение, в котором установлена горелка.

Розжиг подготовленной к работе горелки производить в следующей последовательности:

• поднести источник огня к защитной сетке.
• запорное устройство привести в открытое положение.
• при появлении голубого пламени на поверхности защитной сетки убрать источник огня.
• Через 2-3 мин. горелка должна работать без проскоков пламени на форсунке и видимых языков пламени на излучающей поверхности.
• Выключение горелки производится прекращением подачи газа.

Техническое обслуживание

• Перед включением горелки проверить состояние газопроводов и их соединения.
• Горелку следует содержать в чистоте, не допуская загрязнения излучающей поверхности, оберегать от ударов, повреждений и влаги.
• Запрещается подключать горелку к газовой системе с номинальным давлением выше 2940 Па.
• Газовая горелка, отмеченная штампом контролера соответствует ТУ 3696-002-51627746-2005 всем требованиям безопасности, и признана годной к эксплуатации.

Гарантия изготовителя

Изготовитель гарантирует безотказную работу горелки при соблюдении условий эксплуатации и хранения в течении 12 месяцев со дня продажи
При покупке горелки покупатель должен: получить руководство по эксплуатации с отметкой торгующей организации даты продажи; проверить комплектность; обследовать горелку на возможные механические повреждения.

Срок службы горелок до списания - не менее 5 лет.

В течении гарантийного срока все неисправности горелки, возникшие не по вине покупателя, устраняются изготовителем.
