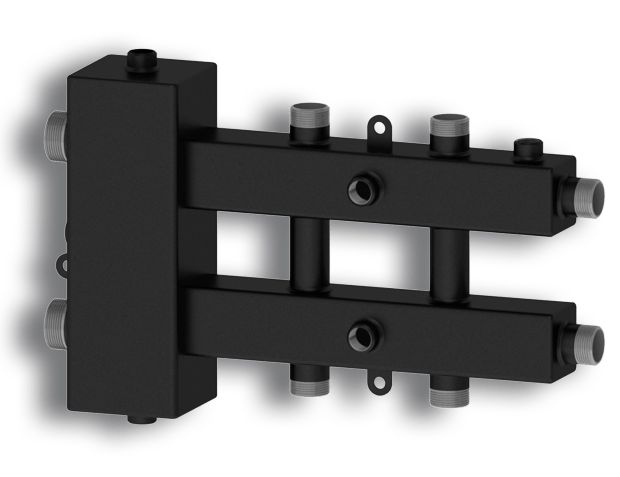

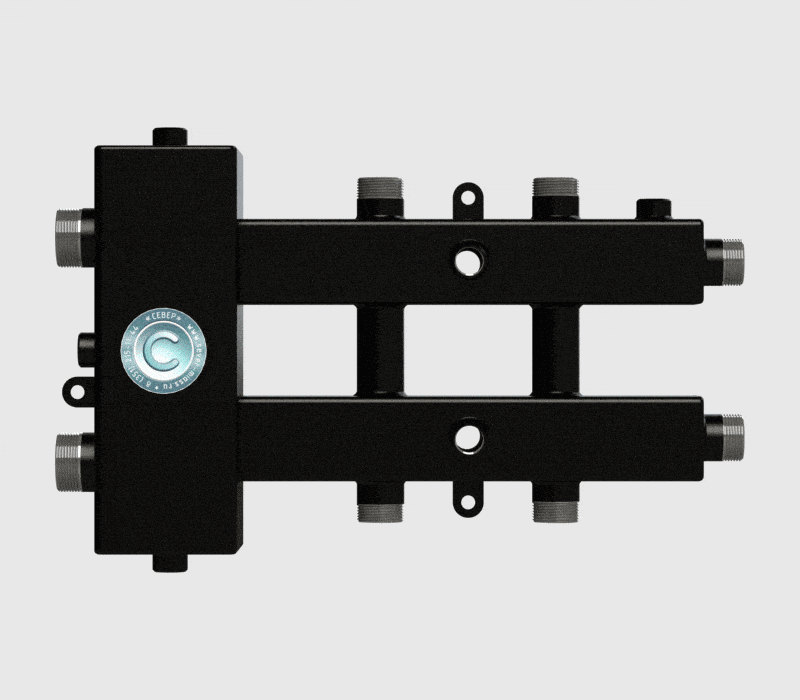

Гидрострелка Север-M3 (сталь 09Г2С)

Гидрострелка выполняет функцию гидравлического разделения котлового и отопительных контуров. При этом упрощается регулировка системы отопления, процесс подбора насосов, увеличивается срок службы насосов и котла. Коллектор осуществляет распределение теплоносителя по независимым контурам (радиаторное отопление, теплые полы, бойлер...).

Гидравлические разделители Север выполнены из качественной котловой стали 09Г2С толщиной 3мм. Покрытие - финская трехкомпонентная порошковая краска: износостойкая, устойчивая к коррозии и агрессивным средам.

Технические параметры:

• Котловые патрубки 1,1/4” (нр)
• Патрубки контуров 1’’ (нр)
• Патрубки воздухоотводчиков 1/2” (вр)
• Патрубок для удаления шлама 1/2” (вр)
• Патрубки для термоманометров 1/2” (вр)
• Патрубок магнитоуловителя 1/2" (вр)
• Давление 6 бар
• Кол-во контуров 3
• Межосевое расстояние 125 мм
• Номинальная мощность 70 кВт
• Габаритные размеры 490/320/100
• Вес брутто 7,4 кг

Подключение гидроколлектора Север М3:

• Подключение контуров: один контур - вверх, один контур - вниз, один контур вбок. Коллектор возможно повернуть налево/направо, таким образом подключение котла либо слева, либо справа.
• Подключение котлового контура: наружная резьба 1 1/4".
• Подключение отопительных контуров: наружная резьба 1".
• Межосевое расстояние для подключения отопительных контуров: 125мм.
• Верхний патрубок для воздухоотводчика: внутренняя резьба 1/2".
• Нижний патрубок (для удаления шлама, слива, можно подключить расширительный бак или подпитку): внутренняя резьба 1/2".
• Патрубки для установки термометров 1/2" ( с обеих сторон коллектора, два патрубка направленные к стене заглушаются пробками).
• Кронштейны для крепления на стене в комплект не входят.

Отличительные особенности оборудования Север:

• Высокотехнологичное производство;
• нержавеющая сталь гарантирует неограниченный срок службы;
• Идеальная точность благодаря лазерной резке металла;
• Все оборудование проверяется на герметичность под высоким давлением на специальном стенде.

Гарантия на оборудование 5 лет.

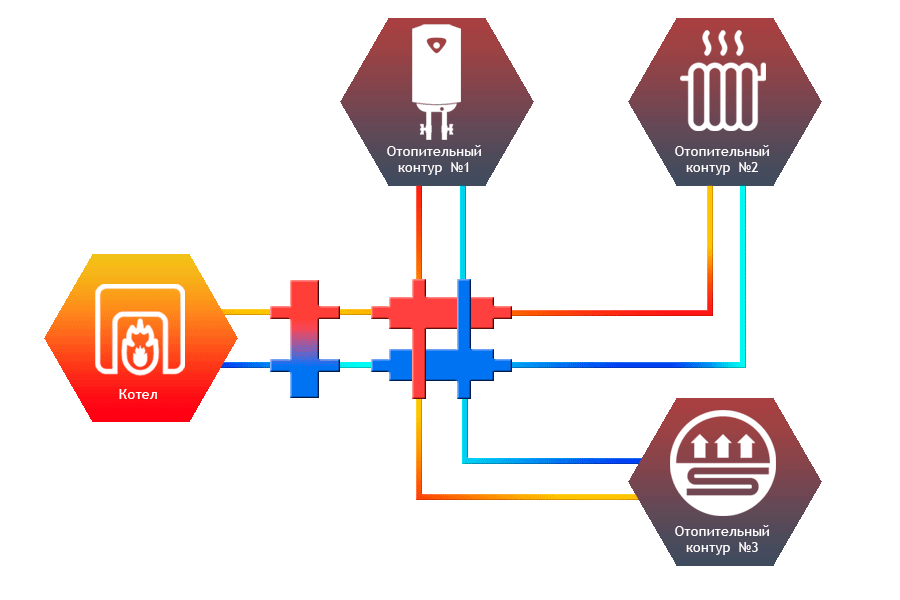

Схема обвязки напольного котла и системы отопления (радиаторы, водонагреватель, теплые полы) с применением гидрострелки/гидроколлектора Север-М3:

Примечание: для правильной работы гидравлического разделителя, необходима установка циркуляционных насосов на контур котла (котловой контур) и контуры системы отопления.
