Разновидности систем водяного отопления. Схемы. Сравнения

Достоинства и недостатки одно- и двухтрубной систем водяного отопления

Водяная система отопления представляет собой инженерную сеть, что должна обеспечивать определенный уровень температуры внутри помещений. Она компенсирует теплопотери, возникающие ввиду специфики теплоизоляции строительных конструкций.

С учетом способа поставки теплоносителя (воды) к отопительным приборам применяются однотрубная и двухтрубная системы.

Однотрубная схема

Однотрубная водяная система отопления предполагает, что подача и отвод теплоносителя в радиаторы осуществляется по одним и тем же трубам. Все элементы сети располагаются и соединяются последовательно.

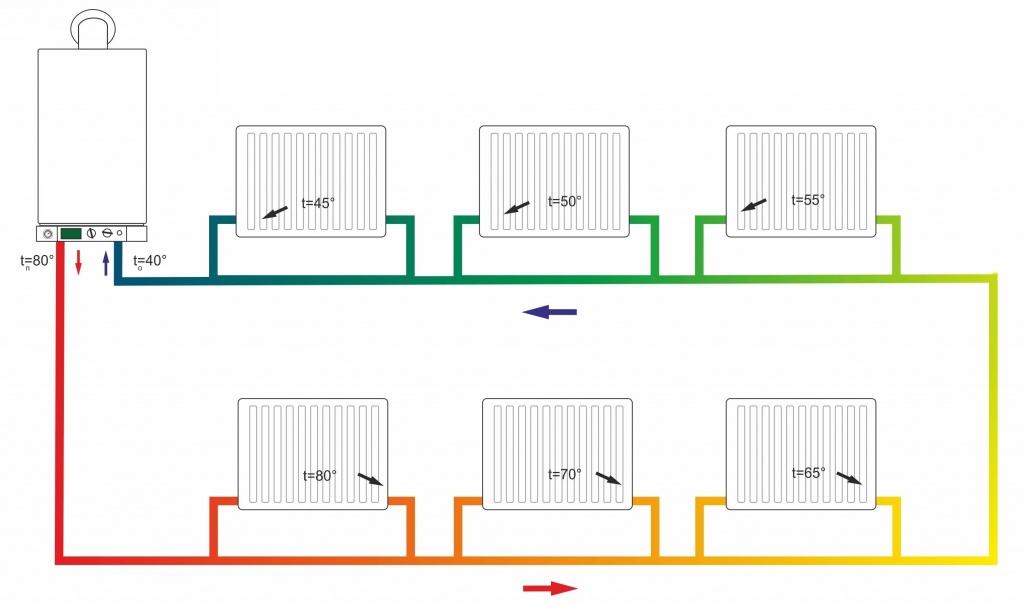

Однотрубная система отопления

Такая схема монтажа характерна для многоквартирных домов устаревших проектов, автономных систем гравитационного типа, когда циркуляция воды происходит естественным образом, а также для небольших строений.

При многоэтажном строительстве используют вертикальную разводку. Основным достоинством схемы является экономичный расход труб, что особенно остро ощущается в многоквартирных домах.

В ИЖД хорошо то, что при таком решении для подачи воды от котла к отопительным приборам не обязательно ставить насос. Циркуляция теплоносителя происходит за счет естественных процессов вытеснения остывшей массы воды прогретой. Это очень удобно в условиях нестабильности подачи электроэнергии. Но при такой схеме используются трубы большего диаметра.

Достоинства однотрубной сети:

  • гидродинамическая устойчивость;
  • простота проектирования;
  • легкость и быстрота монтажа;
  • экономия на материалах.

Основным недостатком технологии является то, что температура теплоносителя распределяется неравномерно. Максимальные значения достигаются на вводе, постепенно снижаясь по мере приближения к выводу, то есть первый радиатор всегда теплее последнего. Для жителей многоквартирных домов это значит, что там, где жилье ближе к точке подачи будет жарче, а ближе к концу линии прохладнее. Регулирование теплоотдачи отдельной батареи возможно только при наличии байпаса, то есть перемычки, отсекающей батарею от трубы.

Прочие минусы:

  • сложность выполнения теплового и гидравлического расчетов;
  • устранение проектировочных ошибок требует больших затрат;
  • высокая взаимозависимость каждой компоненты;
  • повышенное гидродинамическое сопротивление;
  • количество и емкость отопительных приборов по одному стояку ограничено;
  • большие теплопотери.

Двухтрубная схема

Двухтрубная водяная система отопления предполагает параллельное подключение радиаторов и наличие 2 труб:

  • подачи, по которой теплоноситель поступает от котла к отопительному элементу;
  • отвода, по которой охлажденная жидкость уходит обратно для прогрева.

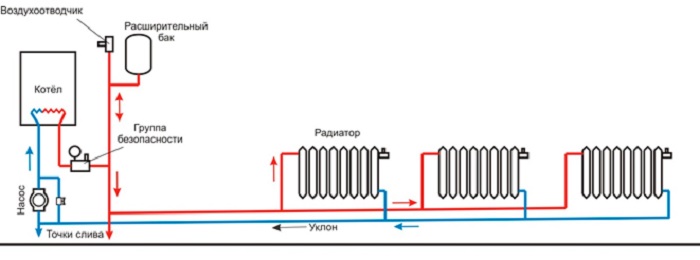

Двухтрубная схема отопления

Разновидности

Различают такие виды двухтрубных систем:

  • гравитационная или самотечная, когда циркуляция теплоносителя происходит за счет естественного замещения остывшей массы горячей;
  • классическая тупиковая, когда обустраивается 2 или более магистралей. Теплоноситель от котла идет через радиаторы, а возвращается по обратке. Схема оптимальна для коттеджей;
  • петля Тихельмана или попутная предполагает, что для каждого прибора сумма длин подачи и обратки одинакова. Поступление теплоносителя начинается с последнего отопительного прибора, а возврат охлажденной массы с первого;
  • лучевая с индивидуальной раздачей теплоносителя. Она является самой популярной. При лучевой разводке трубы (шланги) укладываются в пол, чтобы их не было видно.

К двухтрубной схеме можно отнести и теплые полы.

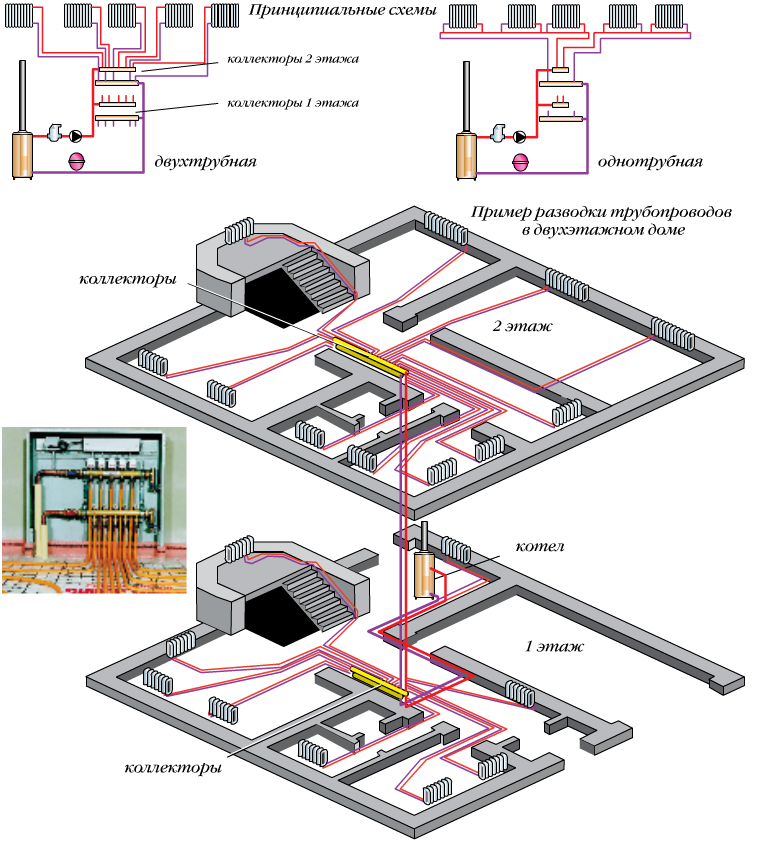

Лучевая разводка

Допускается верхнее и нижнее подключения, вертикальное и горизонтальное, с естественной и принудительной циркуляцией. По направлению движения теплоносителя система бывает – тупиковая и прямоточная.

Достоинства и недостатки

Плюсы:

  • монтаж регулирующих вентилей для радиаторов (автоматических или регулируемых) планируется еще на этапе проектирования. С их помощью выставляют температуру отдельно в каждом помещении, на каждом приборе;
  • равномерность прогрева всех батарей;
  • можно легко отключить любой отопительный элемент, сохраняя работоспособность прочих приборов;
  • ошибки проектирования исправимы – сеть можно дополнить дополнительными радиаторами, а также продлить магистраль как по горизонтали, так и по вертикали;
  • падение давления практически незаметно, поэтому можно ставить не столь мощный насос;
  • риски повреждения при разморозке меньше, чем у однотрубного аналога.

Минусы:

  • сложность проектирования и обустройства;
  • обойдется дороже за счет дополнительных труб.

Как лучше

На практике для отопления небольших одноэтажных домов вполне достаточно однотрубной теплосистемы: малый объем прогреется равномерно, а при строительстве будет экономия средств и времени.

Если же планируется, что здание впоследствии будет достраиваться, лучше сделать двухтрубный вариант. Он дороже, но его легче развивать. Если же использовать пластиковые трубы, то разница в затратах будет невелика. Но все же именно двухтрубные проекты практичнее.

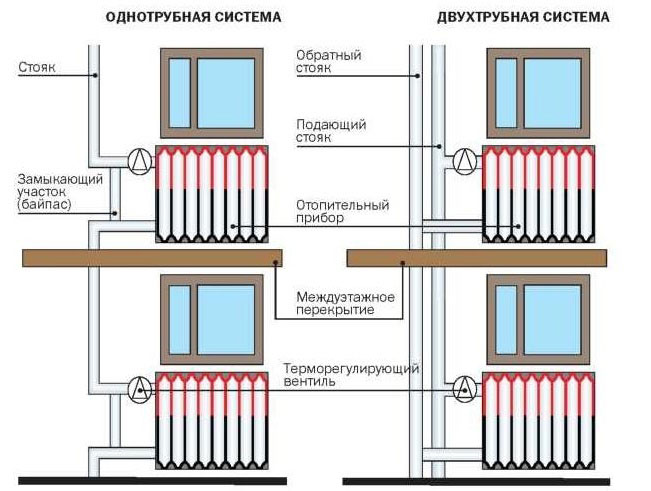

Наглядное сравнение однотрубной и двухтрубной систем отопления

Как обеспечить отопление

Отопительная система представляет собой сложное инженерное решение. Для каждого здания разрабатывается индивидуальный проект. От грамотности его составления зависит эффективность и экономичность сети. От качества материалов и монтажа – долговечность и безаварийность эксплуатации.
