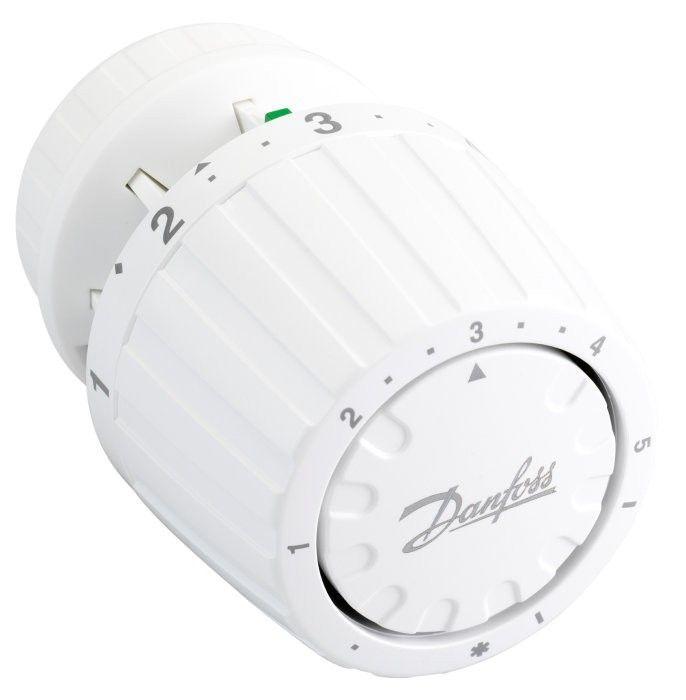

Термостатический элемент RTR 7090 Danfoss

:

Термостатические элементы серии RTR 7000 —устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа RTR. Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.

Технические характеристики термостатического элемента Danfoss RTR 7090:

Диапазон настройки температуры: 5-26 0С
: со встроенным датчиком и защитой системы отопления от замерзания
Цвет: белый RAL 9016
Клипсовое соединение обеспечивает простое и точное крепление термоэлемента на клапане.

Конструкция корпуса клапана радиаторного терморегулятора предусматривает его монтаж на входном патрубке отопительного прибора системы отопления. При этом стрелка на корпусе клапана должна совпадать с направлением движения теплоносителя. В случае применения термоэлемента со встроенным датчиком, клапан необходимо устанавливать так, чтобы его шток был в горизонтальном положении. Термостатические элементы монтируются на клапанах. Для этого нужно, приставив термоэлемент к клапану, слегка надавить на него до щелчка – термоэлемент зафиксируется на клапане. Для нормальной работы терморегулятора воздух в помещении должен свободно циркулировать вокруг температурного датчика.

Принцип действия термостатического элемента:

Основное устройство термостатического элемента – сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон и датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки. Это давление сбалансировано силой сжатия настроечной пружины. При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет. При этом сильфон увеличивается в объеме, перемещая золотник клапана в сторону закрытия отверстия для протока теплоносителя в отопительный прибор до тех пор, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости. При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и движению золотника клапана в сторону открытия до положения, при котором вновь установится равновесии в системе. Для исключения влияния теплового воздуха от греющего патрубка отопительного прибора, рекомендуется устанавливать термостатические элементы, как правило, в горизонтальным положении. В противном случае необходимо применять термоэлементы с выносным датчиком.

При выборе термостатического элемента следует руководствоваться правилом: датчик всегда должен реагировать на температуру воздуха в помещении. Термостатические элементы со встроенным датчиком всегда должны быть расположены горизонтально так, чтобы окружающий воздух мог беспрепятственно циркулировать вокруг датчика. Не следует устанавливать их в вертикальном положении, так как тепловое воздействие на датчик от корпуса клапана и трубы системы отопления приведет к неправильному функционированию терморегулятора.
