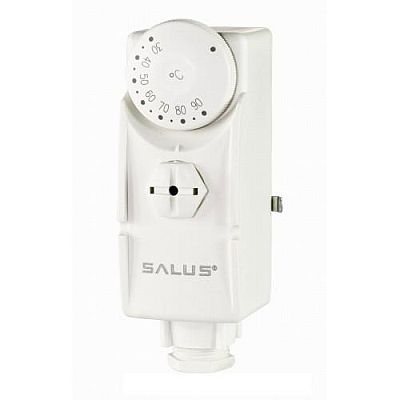

Salus AT10 терморегулятор накладной на трубу
Термостат с поверхностным монтажом на трубу или емкость (резервуар) с видимой внешней шкалой.

Преимущества Salus AT10:
Удобное закрепление на трубе с помощью эластичной стягивающей ленты.

Простой в эксплуатации

• Большая, хорошо видимая ручная круговая шкала, диапазон устанавливаемой температуры: 30°С – 90°С. Чтобы повернуть круговую шкалу, ее нужно вытянуть на 5 мм из корпуса, для расцепления ее от находящегося внутри механизма. Теперь можно повернуть круговую шкалу на нужную вам температуру, сопоставив с меткой на корпусе.
• Чтобы заблокировать настройки выбранной температуры, нужно прижать круговую шкалу к корпусу до сцепления.
• Механическая блокировка регулятора на установленной температуре
• Большие клеммы для удобного подключения проводов к источнику электропитания

Особенности монтажа Salus AT10

Прислоните термостат к поверхности трубопровода системы отопления и закрепите его входящей в комплект стягивающей ленточной пружиной так, чтобы термостат вплотную прилегал к трубе. В месте установки датчика не должно быть теплоизоляции. Лишнюю стягивающую ленту можно обрезать.

Подключение электропитания:
Откройте термостат, сняв круговую цифровую шкалу и ослабив большой пластиковый болт, находящийся под ней. Сняв крышку, вы получите доступ к клеммам подключения проводов. Фазу 220В следует подключить к общей клемме «С», а для выхода фазы на нагрузку использовать либо клемму «1», либо клемму «2» в зависимости от логики управления:

Клеммы «С» и «1» = ВКЛЮЧАТЕЛЬ
Термостат Салус AT10 включает нагрузку при превышении заданной температуры, и, соответственно, выключает нагрузку при снижении температуры жидкости ниже заданной на термостате температуры.
Примечание: При установке накладного термостата на подаче (на выходе) отопительного котла, и подключении циркуляционного насоса с термостатом как ВКЛЮЧАТЕЛЕМ, насос будет включен только при нагреве воды выше заданной температуры, например +35˚C и выключен при температуре ниже заданной. Таким образом, в системе будет циркулировать только нагретая вода, а остывшая – нет.

Клеммы «С» и «2» = ВЫКЮЧАТЕЛЬ
Термостат выключает нагрузку при превышении заданной температуры.

Функции терморегулятора Salus AT10:

• Предназначен в основном для включения циркуляционных насосов, но может также управлять котлом или запуском клапанов
• Очень легкая установка на поверхности трубы
• Имеет две опции подключения: включение при превышении актуальной температуры
• относительно заданной или включение при понижении температуры относительно заданной.
