Эксплуатационные ограничения ВСХНКд-150/40

Счетчик монтируется на трубопроводе исключительно в горизонтальном положении.
Наибольшее количество воды, измеряемое
- за сутки: 9600 м3 для основного счетчика, 720 м3 для байпасного счетчика;
- за месяц: 288000 м3 для основного счетчика, 21600 м3 для байпасного счетчика.
Счетчики устанавливаются в отапливаемых помещения или специальных павильонах с температурой окружающего воздуха от +5 до +50 С и относительной влажностью не более 80%.
Эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки.
Не допускается превышение максимальной температуры воды +50 С.

При приварке монтажных фланцев категорически запрещается использовать счетчик воды в качестве монтажного приспособления. Необходимо использовать монтажную вставку.

Характеристики магнитоуправляемого контакта (геркона)

Счетчик ВСХНКд-150/40 имеет дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт). Цена одного импульса для основного счетчика с условным диаметром Ду 150 мм составляет 1 м3 (1000 литров), для вспомогательного счетчика с условным диаметром Ду 40 мм - 0,001 м3 (1 литр).

- Максимальное коммутирующее напряжение - 50 В;
- Максимальный коммутирующий ток через контакт - 100 мА;
- Частота замыкания контакта - не выше 1 Гц.

Кабель герконового датчика допускается удлинять до 30 метров кабелем сечением не менее 0,75 мм2. Категорически запрещается укорачивать кабель герконового датчика.

Назначение счетчика ВСХНКд-150/40

Счетчики холодной воды комбинированные ВСХНКд предназначены для измерений объема холодной воды в напорных трубопроводах в системах холодного водоснабжения при температуре от +5 до +50 С и давлении воды до 1,6 МПа.
Счетчики применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учета холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течении суток, сезонов или условий технологического процесса, объектов кратковременного учета большого расхода, где при нормальной ситуации протекает небольшое количество воды.

Состав, устройство и работа счетчика

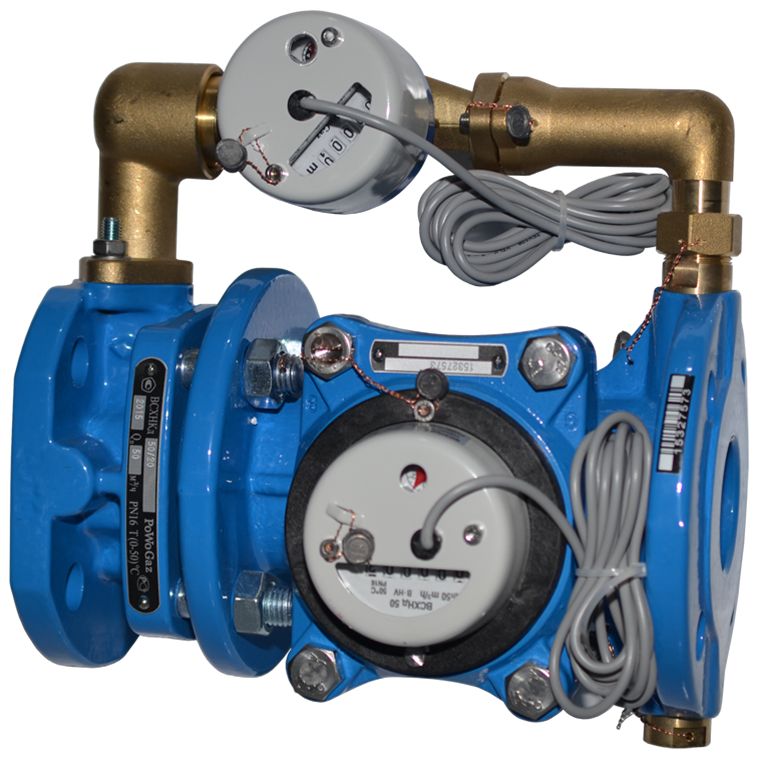

Комбинированные счетчики состоят из двух счетчиков, имеющих разные пределы измерений и переключающего пружинного клапана. Счетчики размещены на параллельной отводке. Один прибор является основным, а другой вспомогательным (байпасным). Переключающий клапан, в зависимости от расхода, автоматически закрывает или открывает проход воды к одному из приборов. При малых величинах расхода переключающий клапан закрывается и задействованным остается только вспомогательный счетчик. При возрастании расхода давление воздействует на основной счетчик и при этом происходит открывание переключающего клапана. С этого момента основной счетчик начинает работать совместно с вспомогательным счетчиком. При работе обоих счетчиков общее потребление и объем воды считываются путем сложения показаний основного и вспомогательного счетчиков.
В устройство комбинированных счетчиков входят турбинный (основной) и крыльчатый (вспомогательный) счетчики, размещенные на параллельной отводке. Крыльчатый счетчик защищен от перегрузки, которая может возникнуть, грибовидным клапаном, который ограничивает расход в системе.

Гидравлические характеристики ВСХНКд-150/40

• Потеря давления на счетчике рассчитывается по формуле, указанной в руководстве по эксплуатации
• dP=K*Q(2)*10(-4)
• где dP - потеря давления на счетчике, (кгс/см2)
• K - коэффициент гидравлического сопротивления.
• Q - расход, м3/ч
• K для Ду 40 = 1,479
• K для Ду 80= 0,0104
