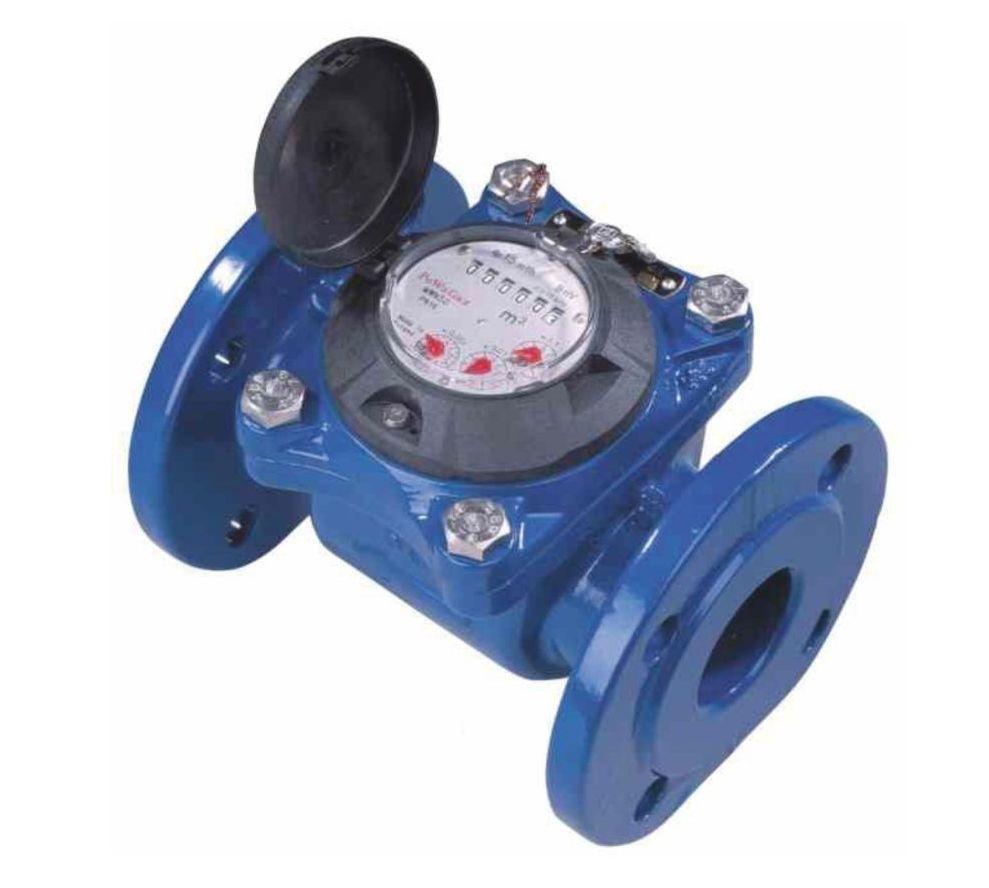

Счётчик холодной воды ВСХН- 50 IP68

Счетчик холодной воды ВСХН- 50 IP68

Турбинные счетчики применяются для коммерческого учета расхода горячей и холодной воды в жилых многоквартирных домах и промышленных зданиях с относительно высоким водопотреблением: от 15 до 500 м3 в сутки.

Для эффективной работы счетчика с такими объемами воды крыльчатка в проточной части приборов этого типа заменена вращающейся на горизонтальной оси «турбинкой», расположенной вертикально к водяному потоку. Такая конструкция обеспечивает заявленные технические и метрологические характеристики турбинного расходомера.

Счетчики турбинные сухоходные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм изготовлены по ТУ 4213-201-18151455-2002 и измерения объем сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С и горячего водоснабжения от +5 до +150 °С при давлении до 1.6 МПа (16 кгс/см2).

ВАРИАНТЫ ИСПОЛНЕНИЯ

• ВСХН, ВСГН - счетчики для учета холодной и горячей воды с возможностью установки радионакладки AT-WMBUS-08;
• ВСХНд - счетчики воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации;
• ВСТН - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации, входит в состав теплосчетчика СТ-10.

ОСОБЕННОСТИ

Все турбинные счетчики воды, производства АО "Тепловодомер", прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке). Турбинные счетчики горячей воды прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 °С).

Простоте конструкции и счетного механизма счетчик воды турбинный – наиболее экономически выгодное решение для организации коммерческого учета, так как цена тахометрического турбинного счетчика намного ниже приборов других типов соответствующих диаметров и этого же назначения.

Для счетчиков холодной воды возможно исполнение в степени защиты IP68.

СПОСОБ УСТАНОВКИ

• Турбинные счетчики воды типа ВСХН, ВСХНд, ВСГН, ВСТН монтируются в любом пространственном положении, с соблюдением условий:
• Счетчик всегда должен быть заполнен водой
• Прямые участки должны составлять 3DN до счетчика и 1DN после

ПРЕИМУЩЕСТВА

• Не подвержены влиянию внешнего магнитного поля;
• Для счетчиков холодной воды возможно исполнение в степени защиты IP68;
• Низкий порог чувствительности;
• Возможность монтажа во всех пространственных положениях за счет оригинальной конструкции измерительного механизма;
• Возможность монтажа в ограниченном пространстве за счет сокращения перед счетчиком прямого участка до 3 Ду;
• Герметичности счетного механизма, устойчивость к запотеванию;
• Для счетчиков ВСХН/ВСГН возможность установки радионакладки, для системы диспетчеризации;
• Защита от внешнего механического проникновения;
• Все приборы проходят опрессовку давлением 2,4 МПа;
• Детали счетчиков, соприкасающихся с водой, изготовлены из материалов, не снижающих качества воды и стойких к её воздействию;
• Повышение надежности за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось;
• Повышение точности измерения объема при малых расходах воды за счет расширения диапазона расходов для счетчиков холодной воды - 1:300; для счетчиков горячей воды -1:60;
• Уменьшение гидравлического сопротивления и увеличение номинального расхода по сравнению с крыльчатыми счетчиками (для Ду 40 мм);
• Снижение материалоемкости и стоимости приборов за счет применения современных материалов и новых конструкторских решений;
• Метрологическое сопровождение через сервисные центры во всех регионах России и Казахстане;
• Унифицированные монтажные размеры.
