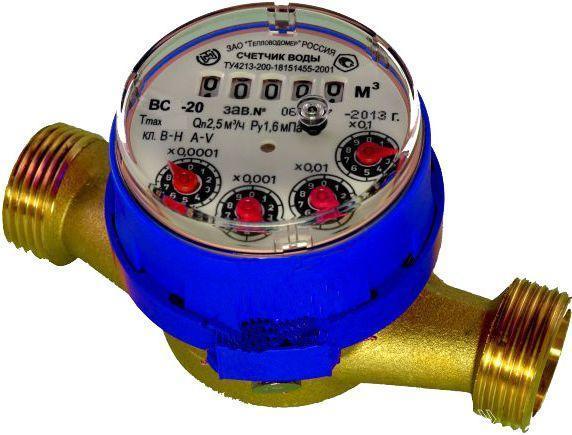

Счетчик холодной воды ВСХ- 15, IP68

Счетчик холодной воды ВСХ- 15, IP68

Счетчики марки ВСХ-15 используют для измерения объема воды, проходящей по подающему трубопроводу системы холодного водоснабжения с диаметром проходного отверстия 15 мм. Крыльчатые водосчетчики этого типа оборудованы счетным механизмом со стрелочным и роликовым указателями.

Водосчетчики с защитой IP-68 отличаются счетным механизмом, который находится в герметичном состоянии и полностью защищен от пыли, а также имеет защиту при полном погружении в воду на глубину более 1 метра.

Особенности эксплуатации ВСХ-15-02 IP68

Счетчики воды ВСХд-15 используют для измерения расхода воды температурой от +5 до +50°С, подаваемой с давлением не выше 1,6 МПа. К другим ограничениям относятся:

• температура воздуха в помещении от +5 до +50°С,
• наличие отопления в зимний период,
• влажность менее 80%,
• отсутствие возможности затопления помещения и, в частности, места установки прибора,
• невозможность повышения максимально допустимой температуры воды, проходящей по трубопроводу,
• постоянная заполненность водой,
• отсутствие в пределах 2-х метров приборов или предметов, способных создавать магнитное поле,
• максимально возможный объем воды проходимой через счетчик - 38 м3 в сутки и 1125 м3 в месяц,
• работа при максимальной нагрузке не чаще чем 1 час в сутки.

Преимущества ВСХ-15-02 IP68

• простота конструкции
• прочные материалы комплектующих особенно в частях, соприкасающихся с водой
• высокая степень антимагнитной защиты
• качество европейской сборки

Условия эксплуатации счетчиков ВСХ-15-02 IP68

Счетчики воды ВСХ-15 устанавливают на трубопровод подачи холодной воды температурой от от +5 до +50 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСХ-15 не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению. С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет 80%.

Пропускная способность трубопровода данного диаметра соответствует 15 м3/ч. При этом счетчики воды ВСХ-15 не рекомендуется использовать там, где трубопровод эксплуатируется при максимальном расходе воды более 1 часа в сутки. Гарантированный срок службы счетчика соответствует заявленному производителем при условии, что через него проходит не более 38 м3 воды в сутки или 1125 м3 воды в месяц.

Счетчики ВСХ-15-02 IP68 могут быть установлены как в вертикальном, так и в горизонтальном положении.

Устанавливаются на прямом участке трубопровода с таким расчетом, чтобы перед ним было не менее 45 мм, а после него не менее 15 мм. Несоблюдение этих требований приведет к возникновению дополнительной погрешности в измерениях. При этом место установки выбирается с таким расчетом, чтобы измерительный прибор всегда был заполнен водой. Вблизи от месторасположения измерительного прибора на расстоянии 2 м не должно быть никаких устройств, создающих магнитное поле, способных сбить его показания.

Счетчик ВСХ-15 располагают таким образом, чтобы стрелка на корпусе совпадала с направлением рабочего потока в трубопроводе. Для замены и ремонта счетчика перед ним по ходу направления воды и после него устанавливают вентили или шаровые краны, позволяющие при необходимости перекрыть поток, а также спускники для организации стока воды из трубопровода на отключаемом участке. До счетчика и после него, но перед запорной арматурой размещают магнитно-механические фильтры для очистки воды от крупных загрязнений, которые прочищают раз в полгода или при необходимости при заметном снижении напора воды.

Где используются счетчики ВСХ-15-02 IP68

Счетчик ВСХ-15-02 IP68 может быть установлен на трубопровод соответствующего диаметра, подающий воды в зданиях и сооружениях любого назначения.
Наиболее часто их устанавливают в домах и квартирах граждан, в заведениях общественного питания, в офисных и административных зданиях на трубопроводах подающих холодную питьевую воду.

В комплект поставки не входит комплект присоединительной арматуры.
