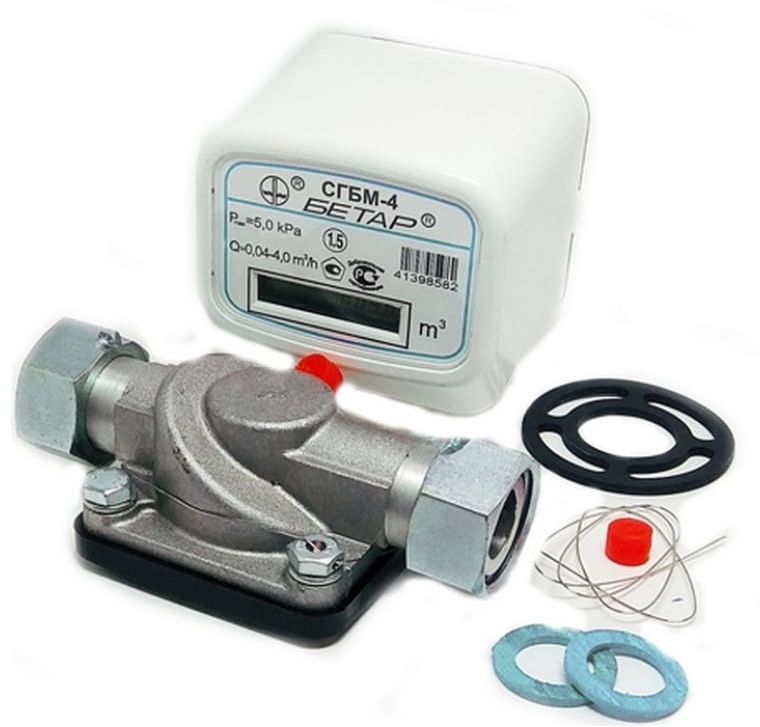

Счетчик газа СГБМ-4 (тройник с двумя накидными гайками), Бетар

Счетчик газа СГБМ-4 Бетар (тройник с двумя накидными гайками)

Газовый счётчик СГБМ 4 Бетар предназначен для измерения объёма газа при учёте потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве. Счётчик имеет отсчётное устройство в виде жидкокристаллического индикатора, на котором цифры слева до точки показывают объём газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Счётчик газа малогабаритный СГБМ-4 предназначен для измерения объёма газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве. Счётчик газа СГБМ-4 отличается малыми габаритами и возможностью установки как на вертикальном, так и на горизонтальном опуске газопровода. Счётчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки отображают объём газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра. Питание счётчика газа осуществляется от литиевой батареи, обеспечивающей работу счётчика в течении не менее 12 лет с даты выпуска. Наличие тройника в комплекте счётчика газа позволяет производить опрессовку газопровода без счётчика и позволяет иметь возможность пользоваться газом, пока счётчик будет на ремонте или поверке. В эксплуатации счётчик не является источником шума, электромагнитных помех, вибрации и загазованности. Счётчик газа СГБМ-4 выпускается в следующих исполнениях: классов точности 1.0 и 1.5; с температурной коррекцией и без температурной коррекции; с импульсным выходом и без импульсного выхода. Маркировка с указанием знака класса точности «1.0» или «1.5» в круге наносится на лицевую панель счётчика. В счётчике газа СГБМ-4 в исполнении с температурной коррекцией измеренный объём газа приводится к стандартным условиям — к температуре Т=20 °С. Это позволяет платить потребителю только за фактически потреблённый газ в независимости от сезонной температуры газа. Для измерения температуры газа в конструкции счётчика применяется датчик температуры, измеряющий температуру от минус 10 до плюс 50 °С. Знак температурной коррекции «ТК» в круге наносится на лицевую панель счётчика. Счётчик газа СГБМ-4 в исполнении с импульсным выходом используется в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов АСКУПЭ «САКЛАУ». Импульсный выход реализован посредством оптрона и позволяет передавать данные о расходе газа (показания счётчика). Надпись «с импульсным выходом» наносится на лицевую панель счётчика. Монтажная часть (тройник) счётчика газа выпускается в следующих исполнениях:

тройник без накидных гаек;
тройник с одной накидной гайкой (на входном патрубке);
тройник с двумя накидными гайками.
Счётчик газа СГБМ-4 зарегистрирован в Государственном реестре средств измерений Российской Федерации под № 61307-15.

Преимущества/особенности

универсальность применения — широкий выбор типоразмеров
удобство установки и монтажа — не требуется проведение сварочных работ, устанавливается на вертикальных и горизонтальных участках газопровода, наличие накидных гаек позволяет осуществлять установку без использования каких-либо дополнительных соединительных элементов
температурная коррекция
возможность дистанционной передачи данных — импульсный выход или встроенный радиомодуль
компактность и эргономика (по сравнению с диафрагменными счётчиками газа)
бесшумная работа (по сравнению с диафрагменными счётчиками газа)
отсутствие движущихся механических частей в конструкции счётчика
отсутствие в конструкции счётчика клапана, расширяющего диапазон измерения, но снижающего надёжность (по сравнению со струйно-акустическими счётчиками других производителей)
межповерочный интервал – 12 лет
гарантийный срок – 12 лет
