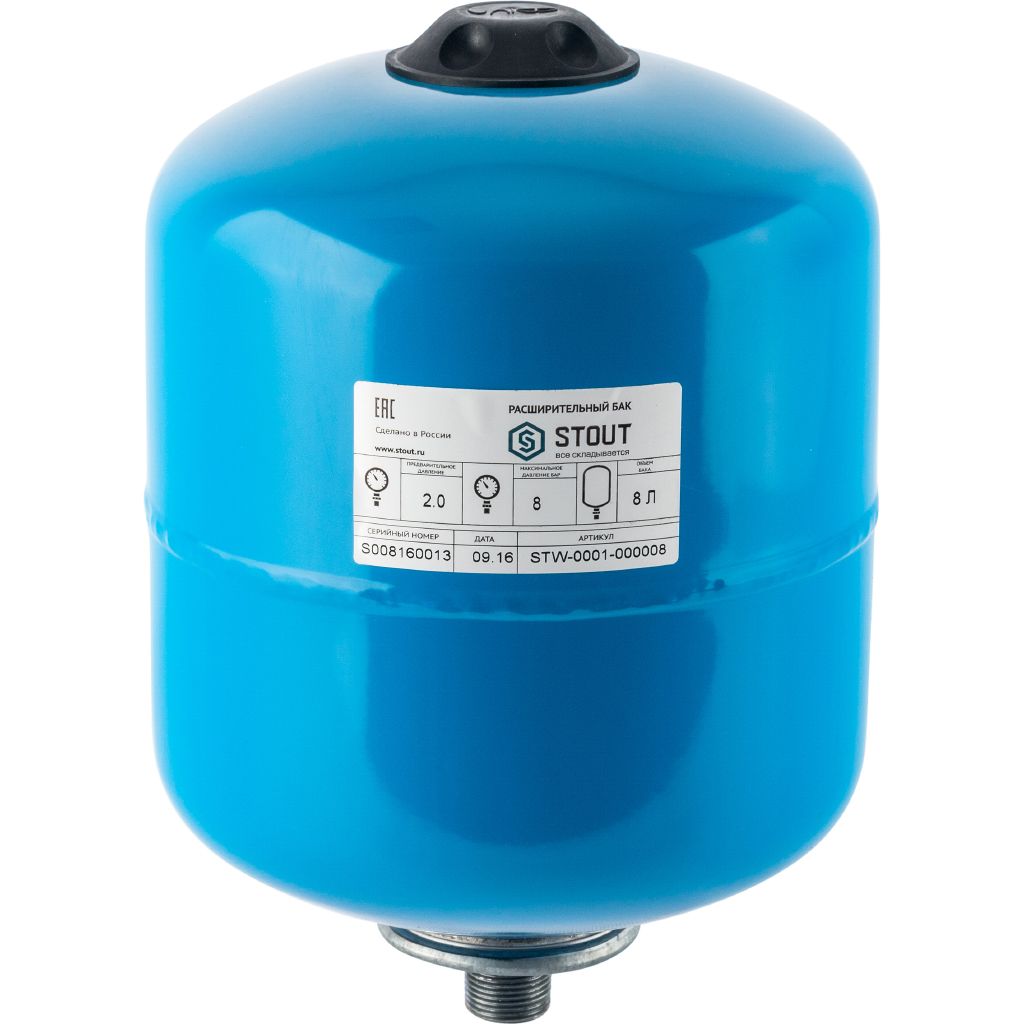

Расширительный бак (гидроаккумулятор) Stout STW 8

Расширительный бак для воды STOUT STW 8

Вертикальный гидроаккумулятор STOUT предназначен для работы с водой (технической и питьевой) в системах горячего и/или холодного коммунально - бытового водоснабжения, водонагревателей, насосов в бустерных системах для компенсации гидроударов, поддержания постоянного давления, уменьшения количества включений-выключений насоса.

Назначение изделия

Расширительные мембранные баки STOUT предназначены для компенсации температурного расширения воды или теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в системах водоснабжения с температурой теплоносителя до 100ºС. В качестве теплоносителя может использоваться сетевая вода по СНиП 2.04.07, а также водно-гликолевые смеси (раствор - до 50%гликоля).

Указания по монтажу

Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий. Расширительный бак рекомендуется устанавливать так, чтобы жидкость в бак поступала сверху вниз (для баков объемом до 200л). Это гарантирует отсутствие воздуха внутри мембраны. Рекомендуется устанавливать бак в точке минимального расчетного давления в системе.
Каждый мембранный бак STOUT проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин.

Если при гидравлическом испытании системы предусматривается превышение приведенных параметров, то перед испытаниями бак должен быть отсоединен от системы, а подводящий трубопровод заглушен.

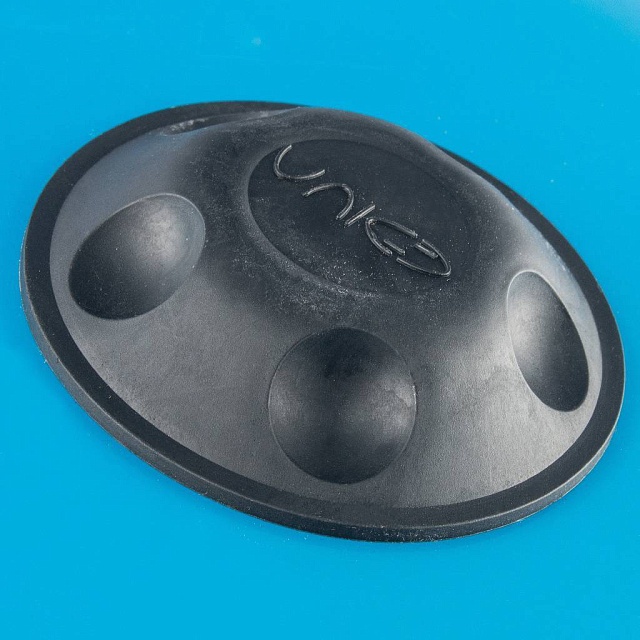

Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать заводским параметрам. Если по расчету требуется изменить заводскую установку давления в газовой подушке бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковым колпачком. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
