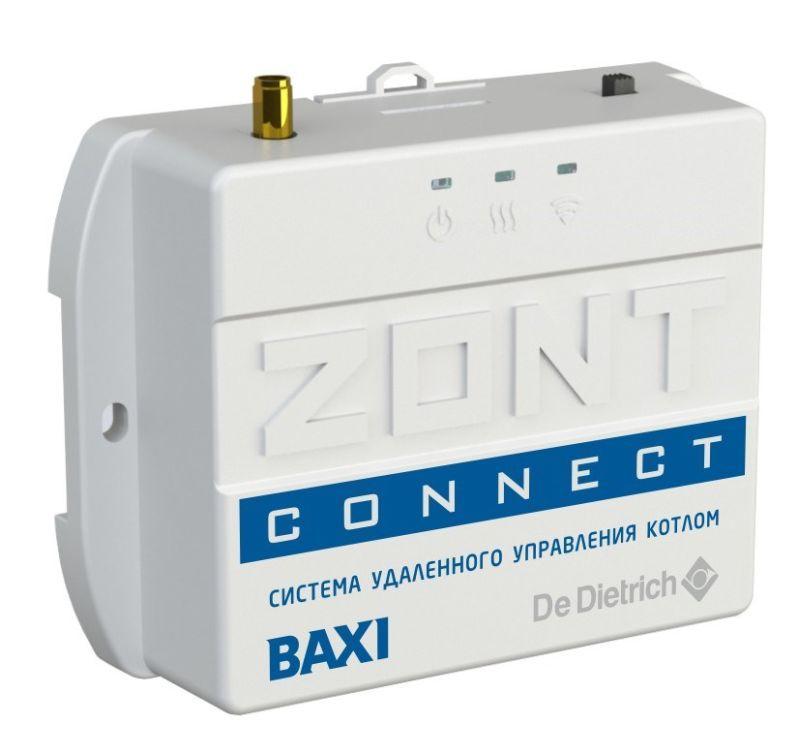

GSM термостат Zont Connect

Модуль дистанционного управления котлом ZONT CONNECT

Купить Zont Connect - значит приобрести систему дистанционного управления системой отопления, новейшую разработку компании МикроЛайн, выполненную на аппаратной платформе, использующей GSM/GPRS модем и WEB технологии.
Этот термостат для системы отопления подключается к электрической плате котла к разъему OpenTherm и управляет его работой. Команды на него могут передаваться с любого телефона, планшета или ПК. Для удобства работы есть бесплатные приложения для телефона и личный кабинет на сайте. Для защиты от несанкционированного доступа вход в личный кабинет защищён паролем.

Особенности GSM-термостата Zont Connect

• Дистанционный контроль и управление работой котла по настраиваемому алгоритму
• Встроенная поддержка протокола OpenTherm
• Управление по СМС и голосовой связи
• Погодозависимое управление.

Внимание! Режим ПЗА не может быть использован совместно со штатным режимом ПЗА котла.

Режим ПЗА предназначен для управления работой котла с учетом данных об изменении температуры на улице. В основе алгоритма лежит использование определенных, заранее вычисленных зависимостей уличных температур и температуры теплоносителя, достаточных для поддержания в помещении целевой температуры равной 20°С.

Для работы котла в этом режиме надо выбрать такую кривую зависимостей уличных температур, при которой целевая температура внутри помещения точно будет достигнута, то есть с запасом. Далее, когда температура в помещении достигнет заданной, вступит в работу обычный алгоритм поддержания комнатной температуры. При этом вычисленная по кривой ПЗА температура теплоносителя становится максимальным значением, верхним порогом. Таким образом, работа по поддержанию заданной (целевой) комнатной температуры сводится к включению и выключению котла, но с учетом того, что максимальная температура теплоносителя не превышает вычисленную по ПЗА.

Режим ПЗА при управлении по OpenTherm. При управлении по цифровой шине информация о температуре теплоносителя поступает от штатного датчика котла, и подключать дополнительный датчик температуры теплоносителя не нужно.

• Работа по расписанию
• Настраиваемая система оповещений
• Журнал событий и мониторинг измеряемых температуры
• Резервное электропитание
• Светодиодные индикаторы
• Встроенное реле
• Информирование о состоянии охранных датчиков

Zont CONNECT легко подключается к газовым котлам BAXI к специальному разъему. И не только к котлам этих марок, но и других: если котел предусматривает возможность управления командами от комнатного термостата, то термостат Connect можно с ним использовать.

Внимание!

На электронных платах настенных котлов BAXI 3-го, 4-го и 5-го поколений существует специальный разъем подключения устройств для внешнего управления, работающих по протоколу OpenTherm.


Термостат при управлении котлом по OpenTherm полностью переключает управление на себя, таким образом, органы управления котлом (кнопки и ручки) перестают функционировать!

Для обеспечения обмена данными по цифровой шине OpenTherm между котлом и термостатом в Настройках термостата нужно обязательно указать назначение для Входа №2 - «ОТ-адаптер. радиомодуль или не используется»:

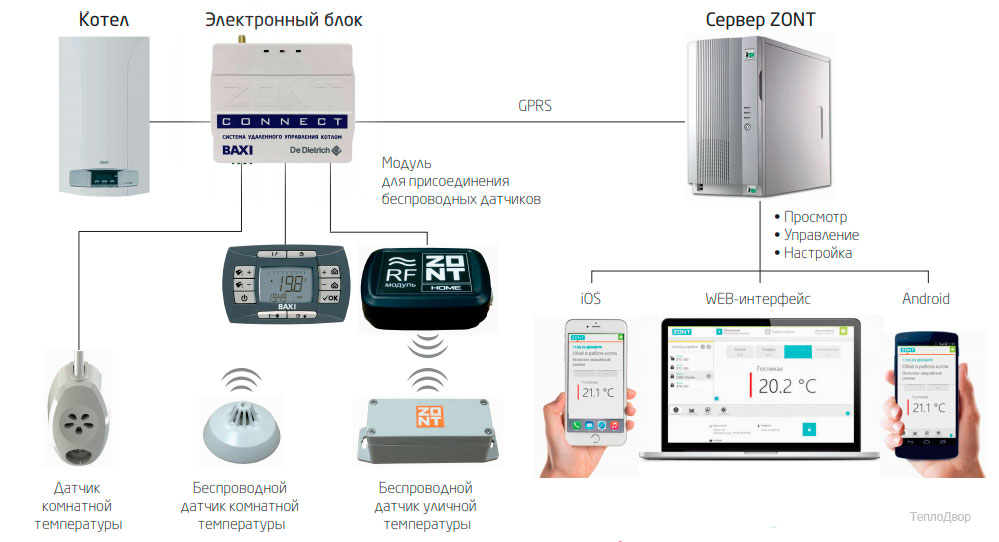

Функциональные возможности термостата Zont Connect:

• дистанционное управление системой отопления:
• со смартфона GSM по СМС или голосовой связи
• по домашней сети Wi-Fi через интернет web-сервис zont-online.ru с помощью приложения Zont дпя iOS и Android
• управление системой отопления с помощью внешней сенсорной панели управления Zont МЛ-726 или МЛ-732 или с помощью комнатного терморегулятора
• отображение текущего состояния котла
• отображение текущей температуры в помещении
• выбор предустановленных режимов работы для поддержания целевой температуры (воздуха или теплоносителя)
• мониторинг температур (воздуха, теплоносителя, ГВС)
• программирование работы котла по недельному расписанию
• контроль состояния дополнительных датчиков (протечки, утечки газа, охранных)
• дистанционное обновление ПО. Обновление программного обеспечения термостата без его выключения и демонтажа из личного кабинета веб-сервиса.

Оповещение владельца котла при:

• отклонении текущей температуры от заданных пороговых значений;
• аварии или неисправности котла;
• неисправности подключенных датчиков температуры;
• пропадании/ восстановлении основного напряжения питания (сети);
• срабатывании дополнительных охранных датчиков (функция "Охранная сигнализация")

Запись и хранение за последние 3 месяца времени:

• работы котла и мониторинг измеряемых температур;
• появления аварий и ошибок в работе котла;
• пропадания и восстановления основного напряжения питания;
• входящих звонков и текст входящих смс сообщений;
• даты и номера версии при обновлении ПО

Подключение датчиков к GSM термостату Zont Connect

К термостату можно одновременно подключить до 10 проводных датчиков:

• Всего можно подключить не более 10 датчиков
• Датчики подключаются на один шлейф параллельно друг за другом
• Удаленность последнего датчика в шлейфе не может превышать 100 метров
• Максимально допустимое расстояние датчика от шлейфа - 0.7 метра
• Минимально допустимое расстояние между точками подключения датчиков в шлейфе - 0.2 метра

Кроме проводных цифровых датчиков температуры допускается применение беспроводных радиоканальных датчиков (приобретаются отдельно).

• МЛ-703 - комнатный датчик температуры
• МЛ-719 - комнатный датчик температуры с функцией контроля влажности
• МЛ-711 - уличный датчик температуры
• Для использования радиодатчиков необходимо дополнительное приобретение и подключение к термостату специального радиомодуля Zont МЛ-489

Подключение охранных и информационных датчиков.

• Например: датчики движения, размыкания, извещатели пожарные и дымовые, протечки воды, утечки газа, давления.
• К термостату все подключаемые датчики должны монтироваться последовательно на один шлейф и быть однотипными по формируемому при срабатывании сигналу.
• Подключение внешней панели управления Zont МЛ-726 или МЛ-732 (подключение выполняется к цифровому Входу 2)
• Выносная панель позволяет расположить ее в удобном месте и удобно изменять целевые температуры и режимы работы в любом контуре системы отопления
• Отображает состояние работы котла и каждого контура системы отопления
• Сигнализирует при аварии котла
• Отображает информацию о температуре воздуха внутри и снаружи помещения.

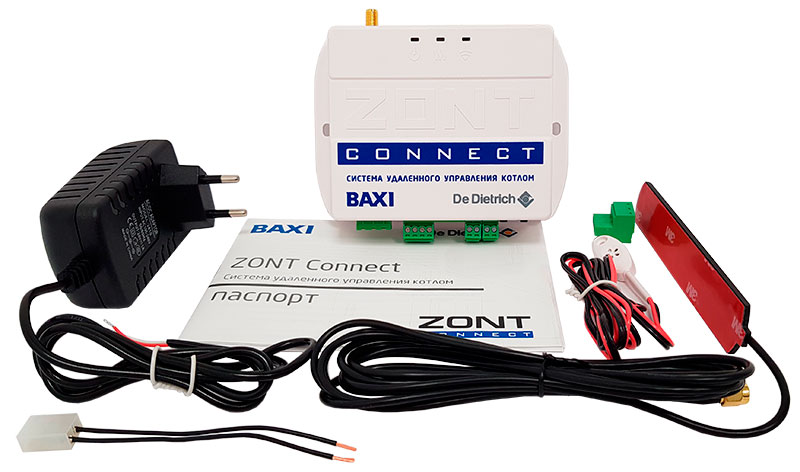

Комплект поставки Zont Connect

1. Термостат
2. GSM-антенна
3. SIM - карта
4. Разъем для подключения к OpenTherm
5. Проводной термодатчик
6. Блок питания 12-24V
7. Карта владельца
