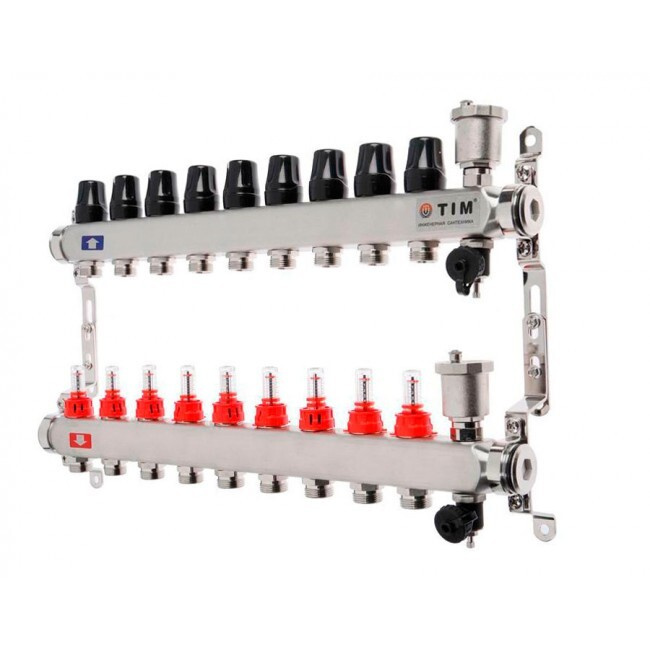

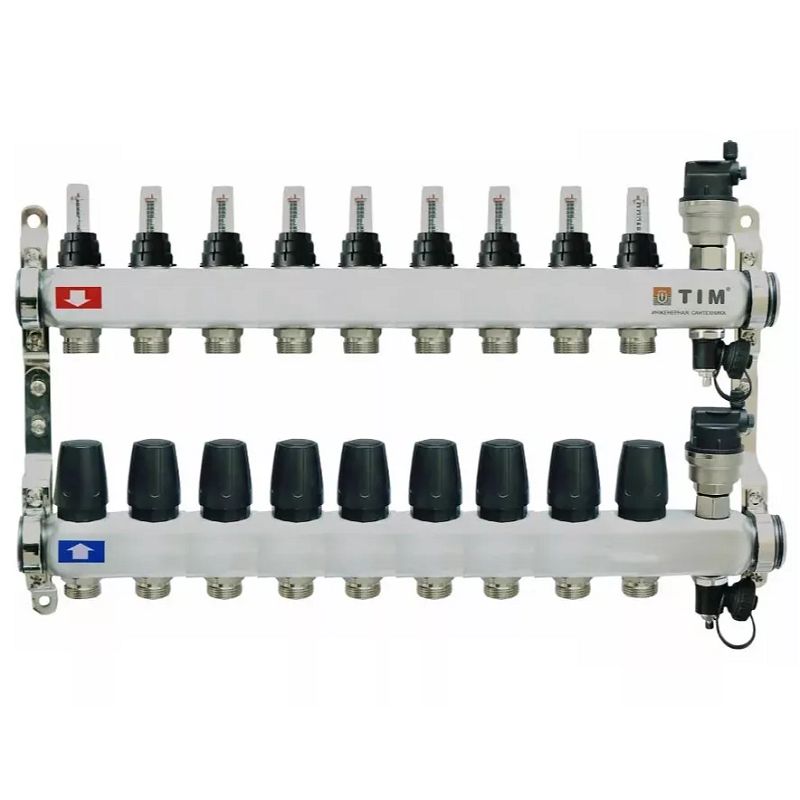

Коллекторная группа с расходомерами 9 выходов (нерж. сталь) TIM

Коллекторная группа с расходомерами без кранов 9 выходов (нерж. сталь) TIM

Коллектор без расходомеров используются в системах водяного напольного отопления для распределения и регулирования рабочей среды в системе.
Коллекторные блоки из нержавеющей стали служат для распределения потока транспортируемой среды по контурам системы напольного отопления, рассчитан на применение в системах водяного отопления с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.

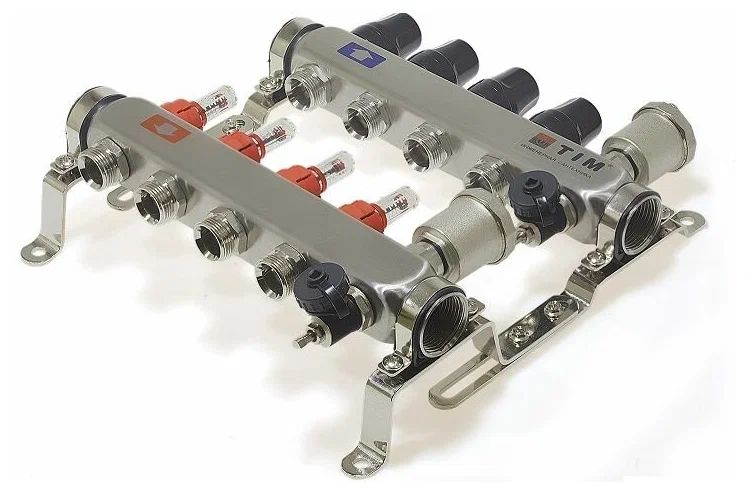

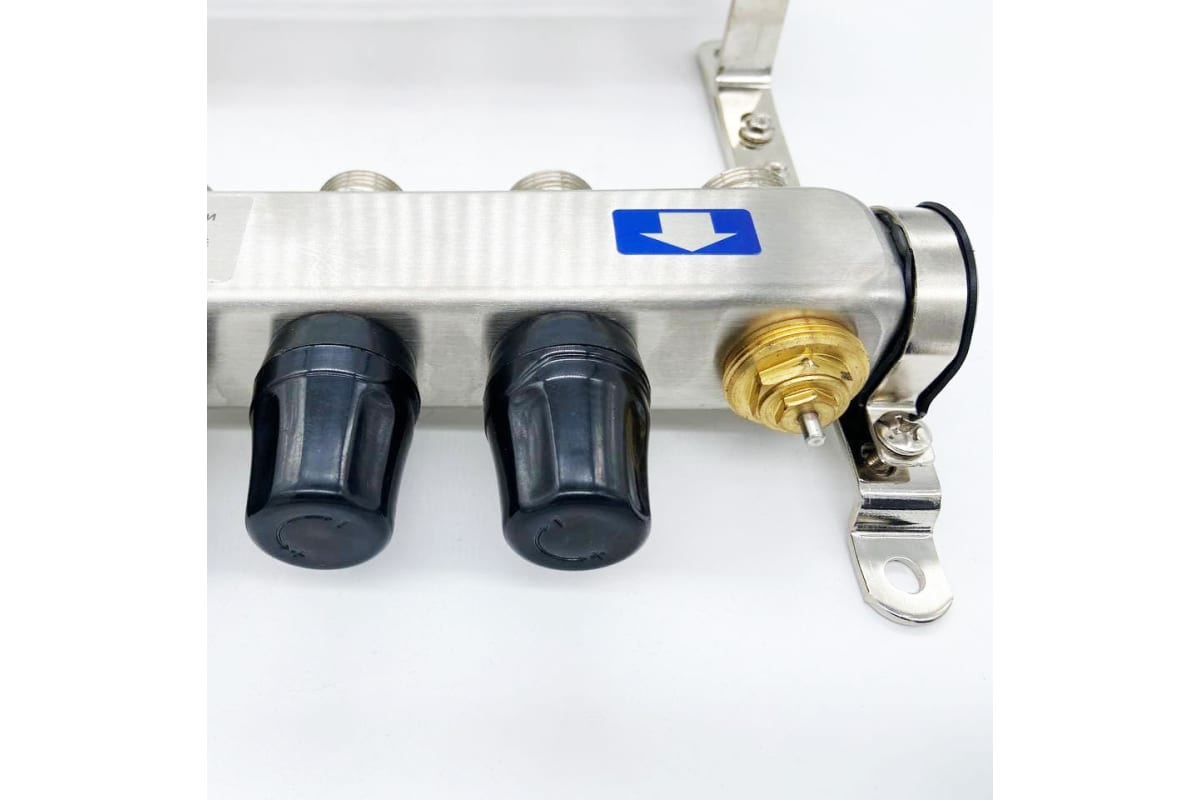

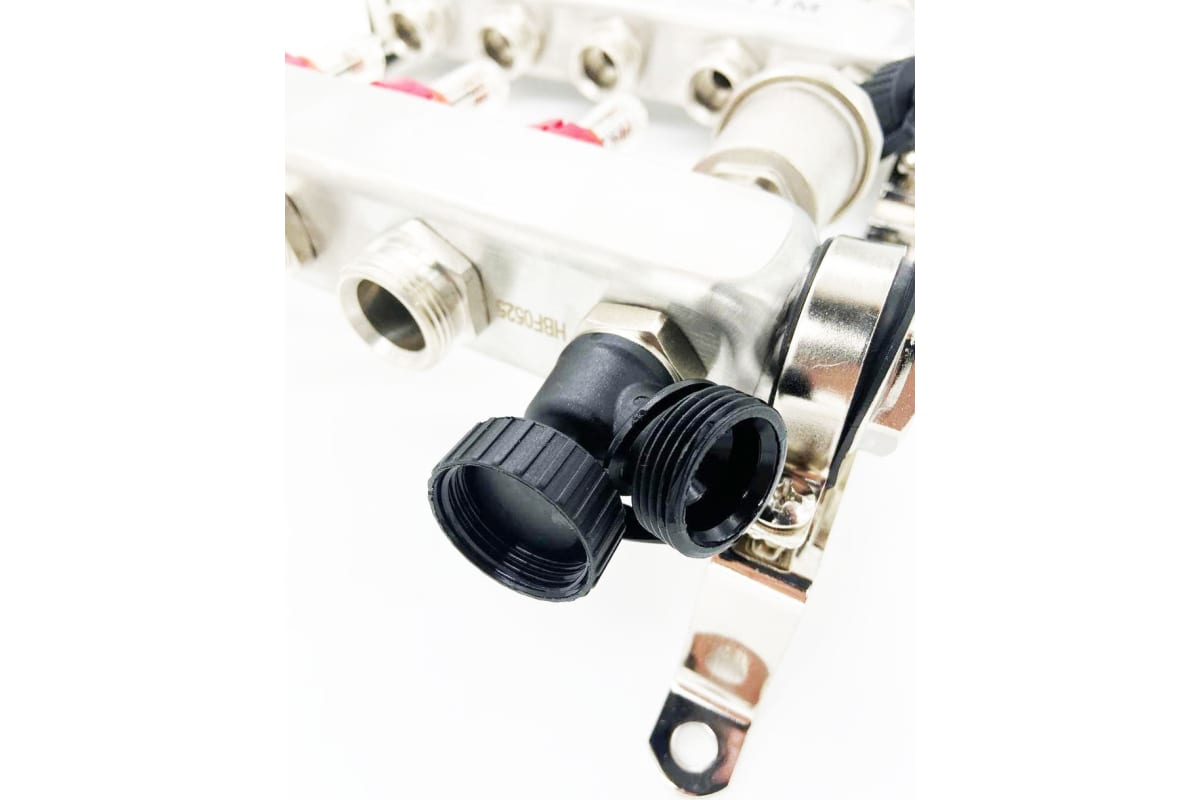

Коллекторная группа объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI 304, ручные настроечные клапаны без расходомеров под шестигранник (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали. В состав блока не входят элементы сервисной группы.

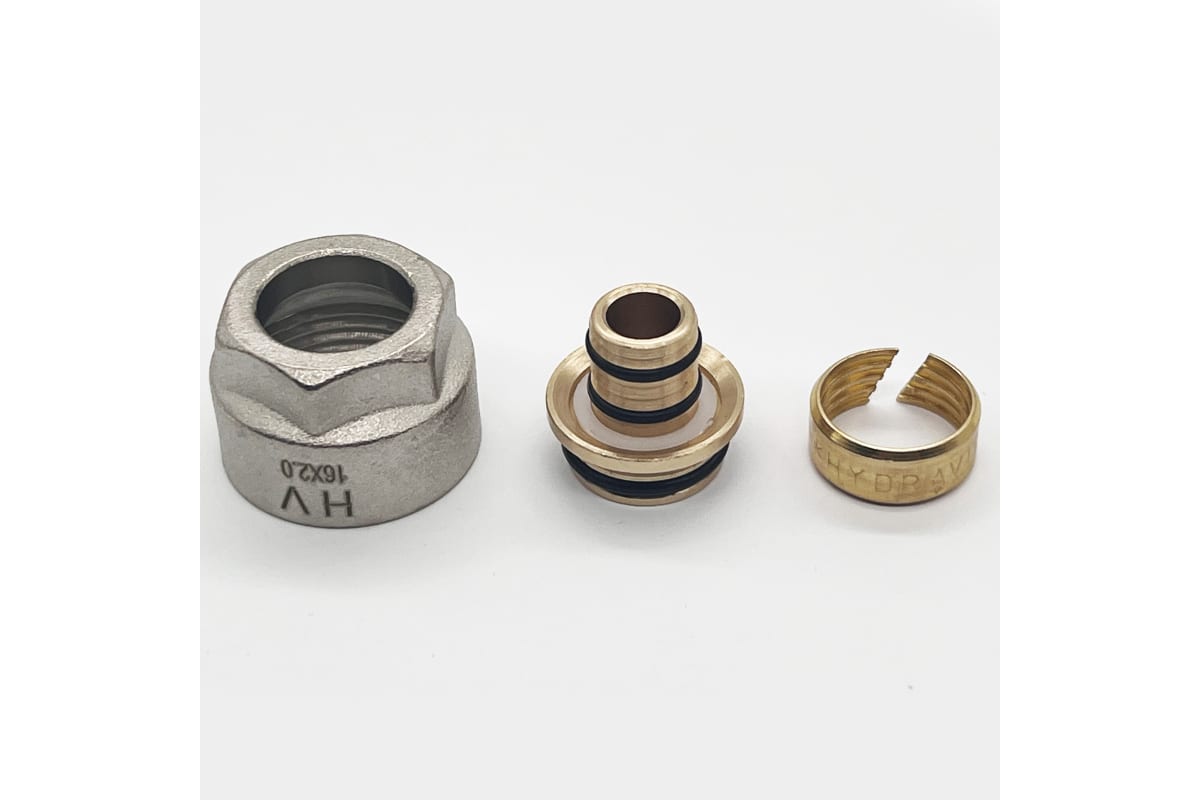

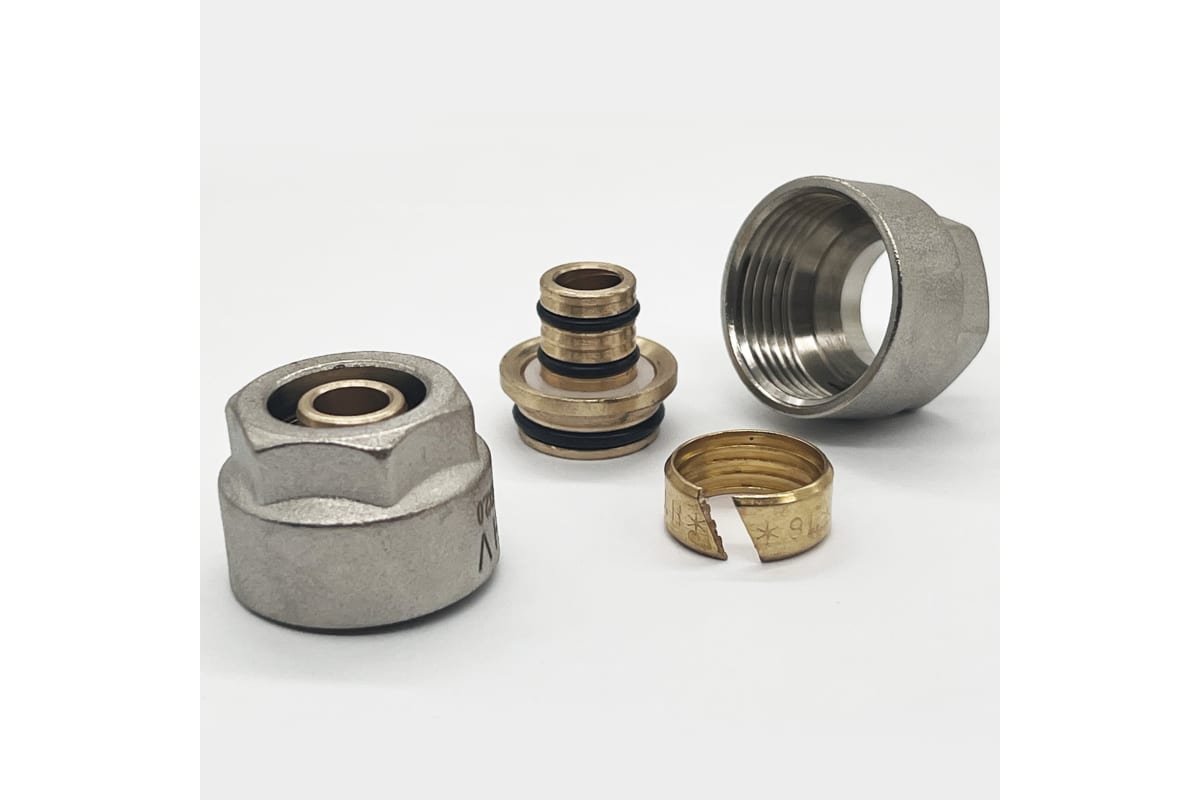

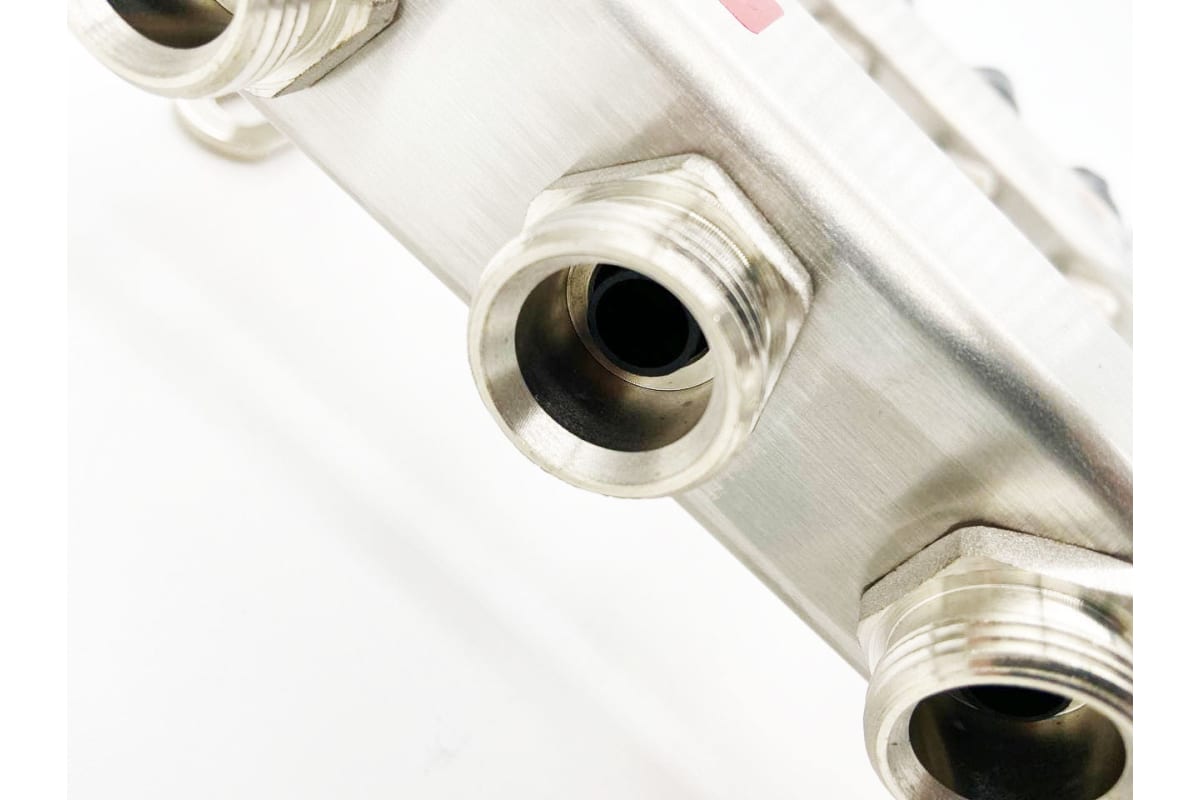

Данные коллекторные блоки можно использоваться в системах, где в качестве теплоносителя используется вода либо незамерзающие гликолевые смеси.Число выходов -- от двух до двенадцати. Присоединение трубных петель осуществляется с помощью фитингов 3/4" стандарта «евроконус».

• Резьба под сервопривод клапана - М30х1,5
• Максимальная температура воздуха, окружающего узел: 50 °С
• Максимальная температура рабочей среды: 70 °С

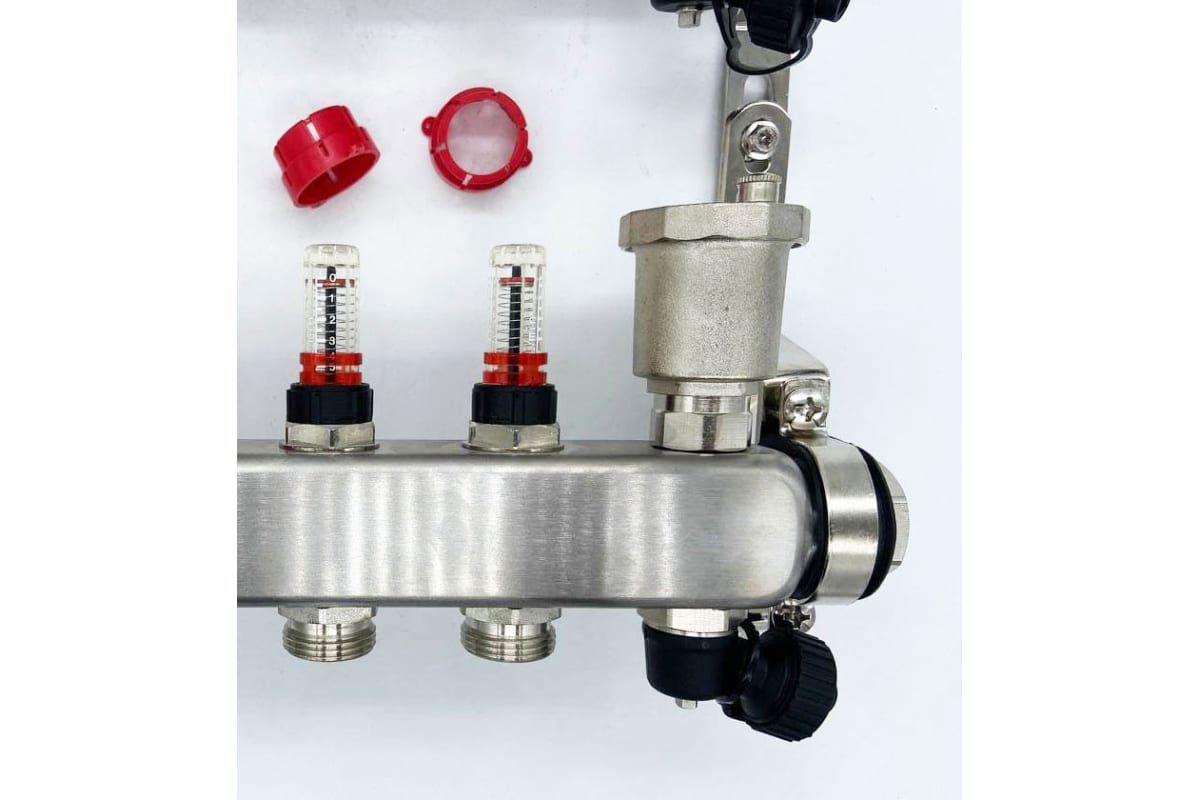

Балансировка петель производится с помощью настроечных клапанов с расходомерами. Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции:

1 - снять защитную гильзу клапана (красного цвета);

2 - полностью закрыть клапан, чтобы указатель расхода переместился на «0»;

3 - выставить требуемое по расчету значение расхода (в л/мин) по расходомеру;

4 - надеть защитную гильзу.

Коллектор с балансирующими клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.

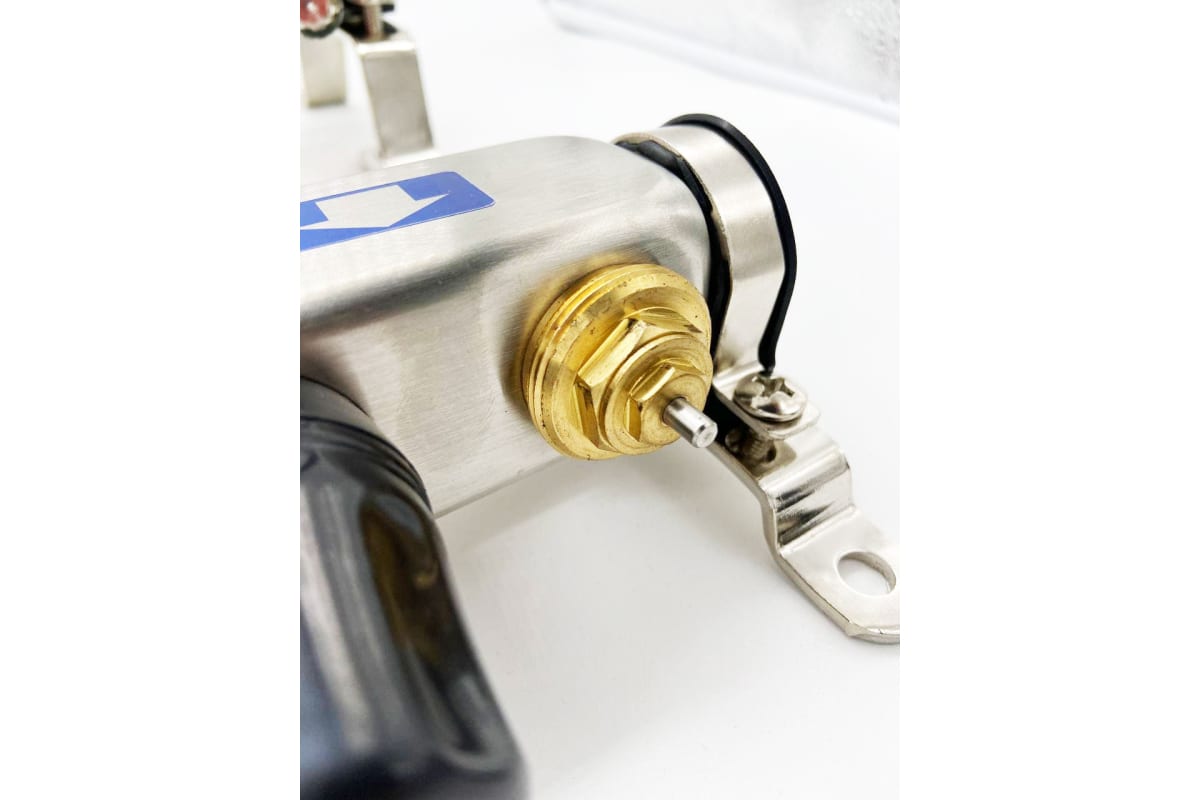

Перед установкой сервоприводов на регулирующие клапаны, с клапанов следует снять регулировочный колпачок.

После монтажа, система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчётное рабочее давление в системе, но не менее 6 бар.
