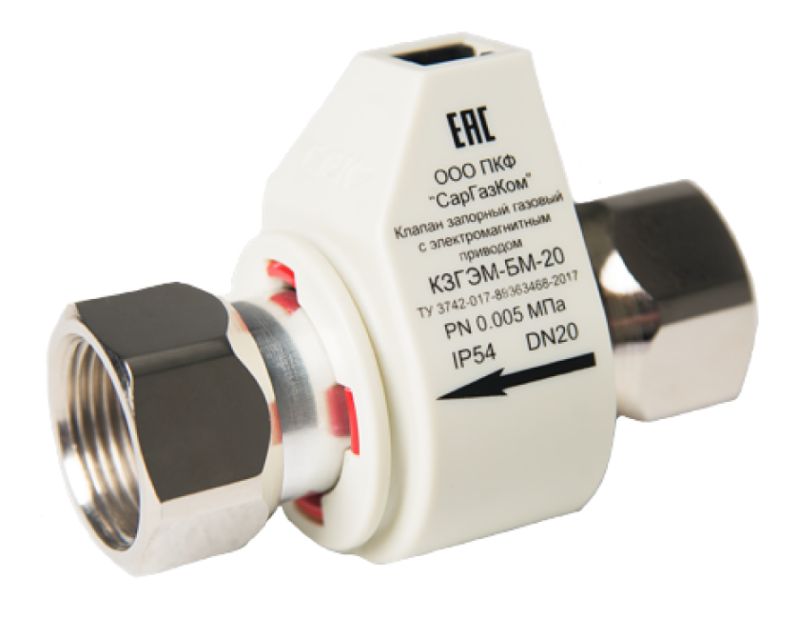

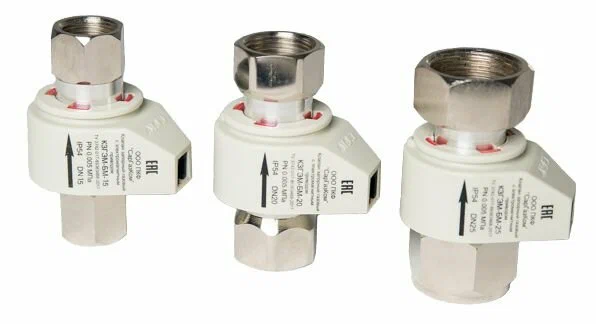

Клапан запорный газовый электромагнитный КЗГЭМ-БМ DN 15 НД

Клапан запорный газовый электромагнитный КЗГЭМ-БМ DN 15 НД

Клапан запорный газовый с электромагнитным приводом КЗГЭМ-БМ предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа по ГОСТ 5542-87,
паровой фазой сжиженного углеводородного газа по ГОСТ Р 52087 2003 или воздуха с давлением до 0,005 МПа ( до 0,05 кгс/см²).

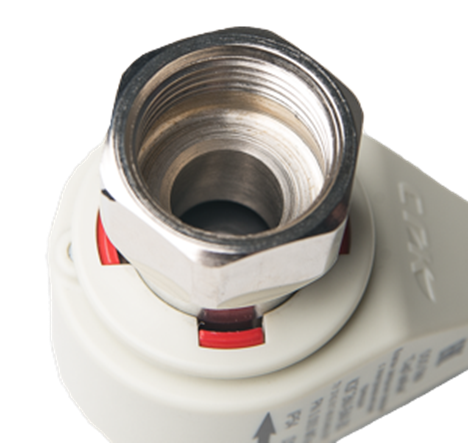

К газопроводу клапан КЗГЭМ-БМ крепится стальными оцинкованными гайками.

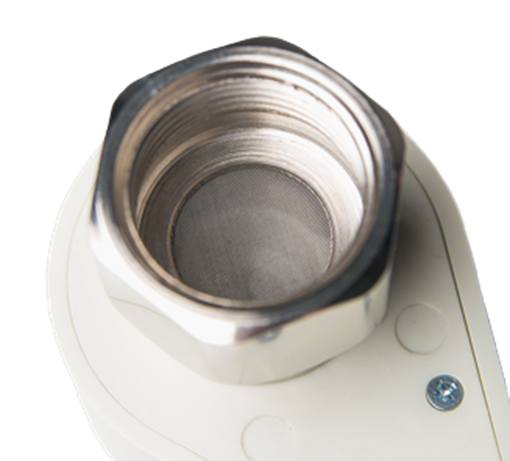

Чтобы защитить газовое оборудование и сам клапан, на входе КЗГЭМ-БМ установлен специальный фильтр, который не даст засориться горелкам устройств и предотвратит преждевременный выход клапана из строя.

Степень фильтрации очень высокая - 55 Микрон.

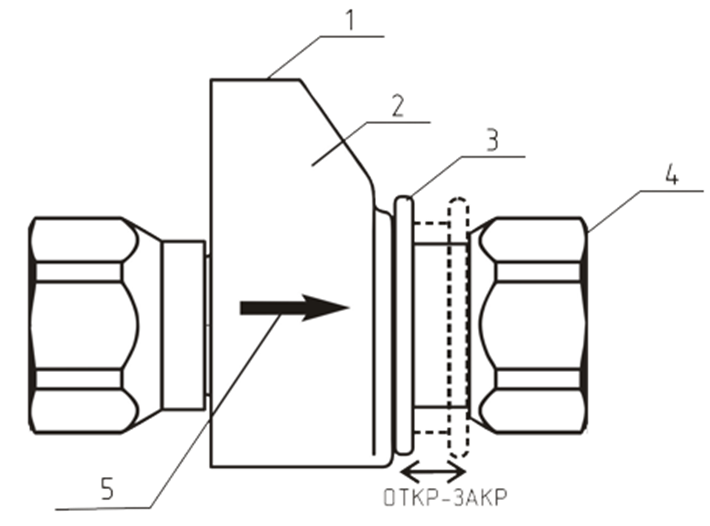

Простота монтажа достигается за счет огромного спектра присоединительных элементов, а также за счет патентованной технологии подвижного электромагнита.

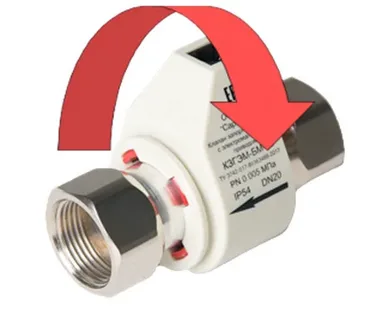

Корпус электромагнита с разъемом может свободно вращаться вокруг оси клапана. Направление вывода управляющего кабеля может быть выбрано произвольно.

Клапан КЗГЭМ-БМ может устанавливаться на горизонтальных и вертикальных участках газопровода, на спусках и подъемах.

Технические характеристики:

• Сопротивление обмотки катушки электромагнита: 16±2 Ом
• Амплитуда импульса управляющего сигнала для закрытия клапана: 30-45 В
• Установленный ресурс: 5000 циклов
• Номинальное давление для клапанов НД: 0,005 (0,05) МПа (кгс/см²)
• Испытательное давление для прокладочных и стыковочных соединений клапана: 0,105 (1,05) МПа (кгс/см²)
• Время срабатывания клапана, не более: 1 с
• Класс герметичности затвора: А
