Гидравлический разделитель с воздухоотводчиком и сливным краном 2 1/2” FIV

Гидравлический разделитель с воздухоотводчиком и сливным краном 2 1/2" FIV

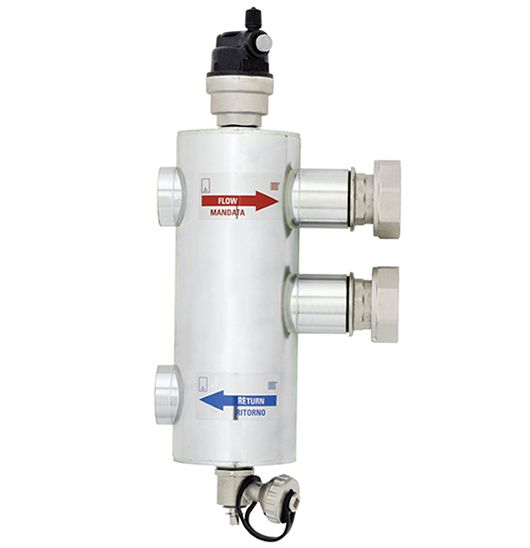

Гидрострелка (гидравлический разделитель) FAR FA, укомплектована автоматическим воздухоотводчиком с обратным клапаном и сливным краном. На фронтальной стороне заглушенное отверстие 1/2" ВР для подключения маноменра или термометра.

• Присоединение к трубопроводам - через накидные гайки.
• Максимальное давление: 8 бар
• Максимальная температура: 110°C

Назначение гидрострелки FAR:

Гидрострелка FAR разработана для установки в системах отопления и холодоснабжения с установленными основным и вторичными насосами. Её функцией является обеспечение независимой работы первичного насосного контура, начинающегося с котла или чиллера, от вторичных контуров, которые распределяют тепло или холод к потребителям, расходы которых имеют переменный характер. Постоянство параметров (расхода, температуры) первичного насосного контура существенно увеличивает эксплуатационный ресурс тепло-холодоисточников. Дополнительно гидравлический разделитель удаляет из теплоносителя шлам, грязь и воздух.

Устройство и работа гидрострелки FAR:


Гидравлический разделитель содержит центральную ёмкость с четырьмя продольными штуцерами для подсоединения первичного и вторичных насосных контуров. Площадь живого сечения и форма емкости разработана так, чтобы обеспечить хорошие гидравлические характеристики и простоту установки. Гидрострелка FAR работает как байпас, в котором малые скорости жидкости создают малые перепады давления между выходящими и входящими в полость гидрострелки потоками по сравнению с напорами сетевого насоса и насосами потребителей. Внутри ёмкости гидрелкиj расположена перфорированная пластина-фильтр, на которой отделяются из потока шлам и пузырьки воздуха. Малая скорость жидкости в емкости позволяет пузырькам свободно всплывать вверх по пластине под купол емкости, где они удаляются автоматическим воздухоотводчиком, а шлам оседает на дно и может быть выведен через сливной кран. Гидравлический разделитель должен быть установлен в вертикальном положении, чтобы обеспечить правильную работу автоматического воздухотводчика. На фронтальной стороне гидравлического разделителя имеется отверстие с внутренней резьбой 1/2”, позволяющее подключение манометра или термометра. Оптимальна установка термоманометра FAR. Штуцеры подсоединения контуров удобны для монтажа, так как являются разборными, состоят из: фитинга, плоского кольцевого уплотнения и накидной гайки. Гидравлический разделитель может быть с изолирующей противоконденсатной оболочкой из вспененного полиэтилена.
