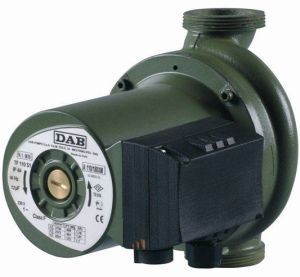

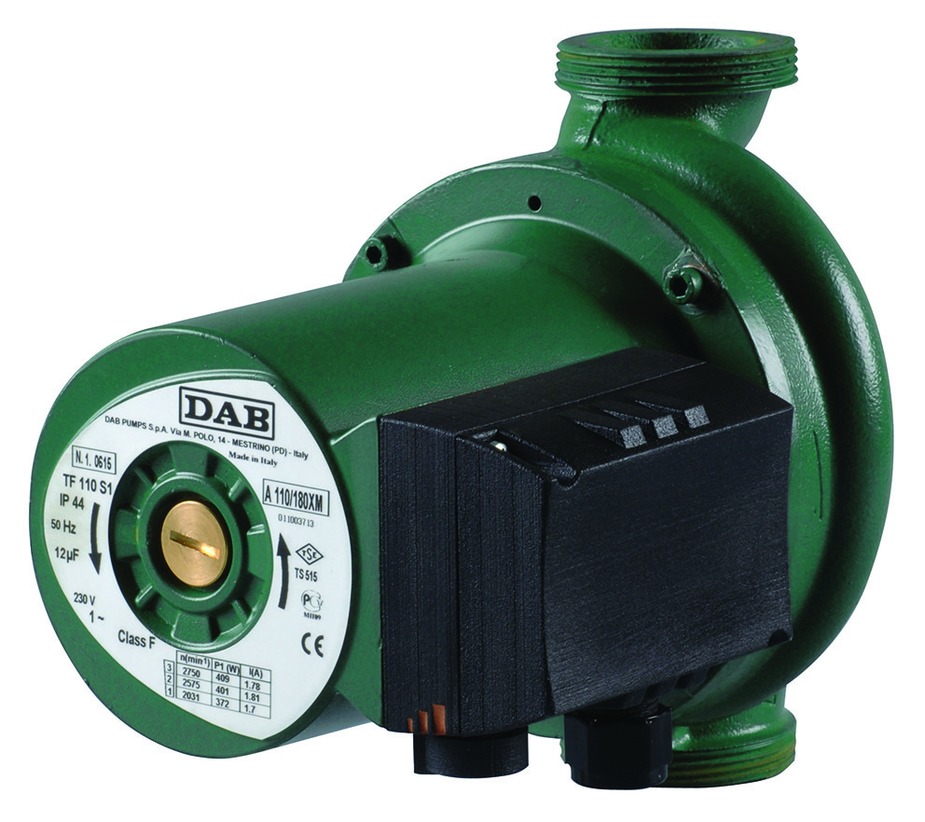

Насос циркуляционный с резьбовыми отверстиями DAB A 80/180 M

Насос циркуляционный с резьбовыми отверстиями DAB A 80/180 M (25-80)

Циркуляционные насосы DAB A используются, главным образом, для циркуляции теплоносителя в системе отопления и являются новой модификацией насосов серии VA. Они имеют более широкий диапазон по расходу и напору и, следовательно, имеют более широкую сферу применений: средние и большие загородные дома, небольшие производственные цеха. Насос DAB A имеет три фиксированных скорости вращения с соответствующими гидравлическими характеристиками и потребляемой мощностью. Переключение происходит вручную путем перемещения рычажка на клеммной коробке насоса в соответствующее положение. Подшипники насоса смазываются перекачиваемой жидкостью. Новая технология с применением штампованной защитной оболочки ротора делает насос практически бесшумным.
Насосы серии A имеют резьбовые патрубки. Для облегчения монтажа насоса в качестве принадлежностей предлагаются резьбовые присоединения (гайки - «американки»). Также насосы серии A имеют пробку для удаления воздуха на передней части насоса (процедура выпуска воздуха описана в руководстве по монтажу и эксплуатации поставляемой вместе с насосом). Все однофазные циркуляционные насосы DAB серии A комплектуются встроенным тепловым выключателем, поэтому насос не требует никакой дополнительной токовой защиты, его достаточно просто включить в розетку.

Применение
Насос для циркуляции холодной или горячей воды в небольших гражданских и промышленных системах отопления и кондиционирования с закрытыми мембранными или открытыми расширительными баками.

Конструктивные характеристики

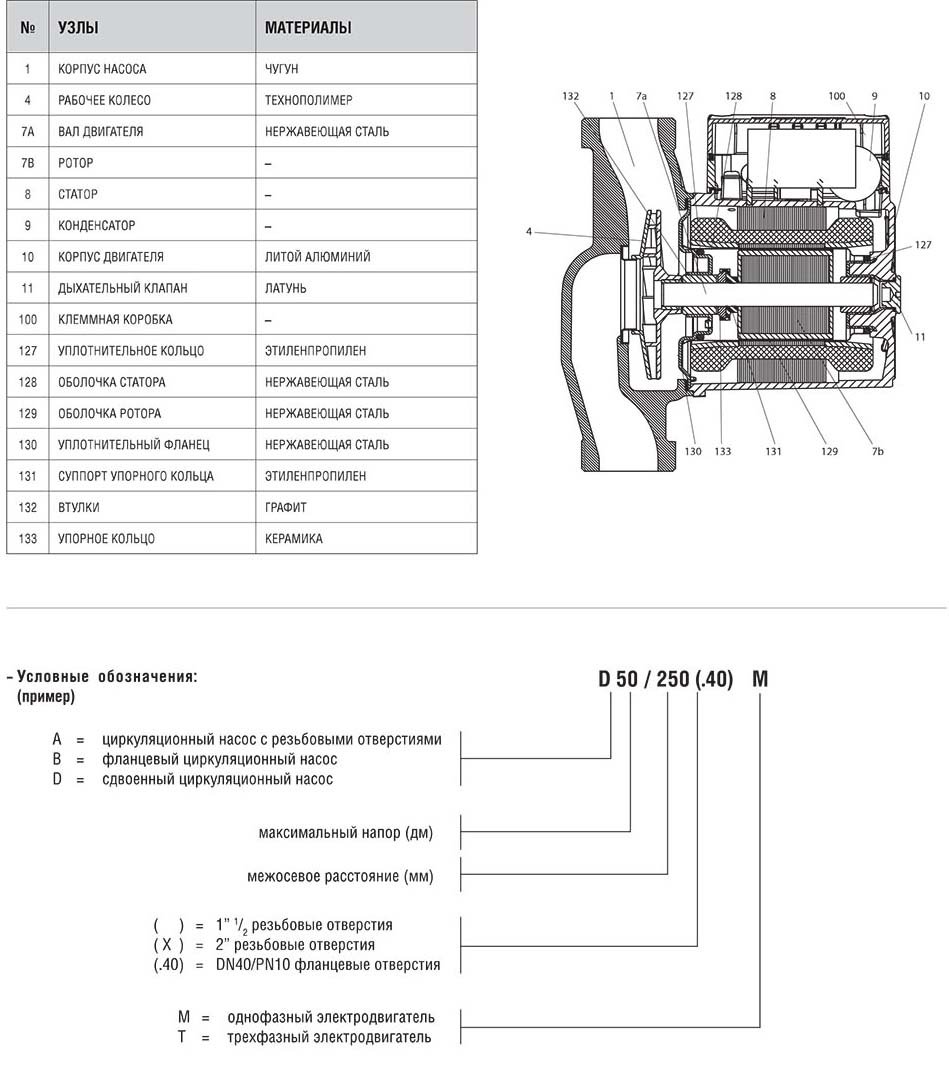

Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором. Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые, или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха. Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 3 скорости вращения в однофазной версии и 2 скорости в трехфазной версии. В первом случае скорости выбираются специальным переключателем на клеммной коробке.

В трехфазных модификациях переключение скоростей осуществляется при помощи перемычек на выводах обмоток статора. Тепловой выключатель встроен в обмотки статора в однофазной версии двигателя. Для трехфазных двигателей должен быть установлен пускатель на линии питания двигателя. Пускатель должен быть подключен к тепловой защите от перегрузки, встроенной в двигатель, чтобы защищать двигатель на всех скоростях. В сдвоенных модификациях в напорный патрубок встроен обратный клапан перекидного типа, предотвращающий рециркуляцию жидкости через неработающий насос. В стандартную поставку также входит глухой фланец, устанавливаемый в случае, когда один из двух двигателей находится на обслуживании.
